案例解析 | 商业广场花岗岩石材铺装的质量控制2

5.2.1地基处理

地基作为广场面层的下承层，在面层施工前必须通过处理，提高地基的密实度，提升地基承力，避免广场在使用过程中出现不均匀沉降。应严格控制回填土的含水量，施工前应进行检验。当土的含水量大于最佳含水量范围时，应采用翻松、晾晒、风干法降低含水率，或采取换土回填、均匀掺入干土或其他吸水材料等措施来来降低含水率。若由于含水量过大夯实时产生橡皮土，应翻松晾干至最佳含水量时再回填夯实。如含水量偏低，可采用预先洒水润湿。回填土应按所选用的土料、压实机械的性能，通过试验确定含水量控制范围、每层铺土厚度及压实遍数，进行水平分层铺土碾压。

5.2.2碎石垫层

在铺筑碎石垫层前，将标高控制点引测到施工现场，本工程按5米间隔设置控制标高的钢筋桩作为标高控制点，并按设计坡度进行放坡。碎石垫层铺筑后，大面积处采用压路机进行压实，局部采用蛙式打夯机多次夯实。

5.2.3混凝土垫层

按设计坡度计算混凝土垫层标高，间隔5米设置钢筋桩，施工过程中应尽量一次性成型。本工程采用商品混凝土进行施工，按设计强度等级要求定制商品混凝土，并且加强对混凝土浇注质量进行控制，将混凝土振捣密实后用长1m以上的直尺将顶面刮平。顶面稍干一点，再用抹灰砂板抹平至设计标高。混凝土施工完成后，即时开始养护，养护期应为7 天以上，本工程采用塑料薄膜覆盖在广场的混凝土垫层上进行养护。为防止因气候影响广场面层产生不规则收缩裂缝，混凝土垫层施工缝的留设位置选择在面层石材的拼缝处，与石材拼缝平行，具体的位置考虑留设在变截面最窄位置，通过对石材尺寸模数计算确定合理位置。施工时主要留设在水池边线位置以及明沟转角处。

5.2.4测量放样

以施工图和加工翻样单为依据，熟悉了解各部位尺寸和具体的施工要求，弄清楚各相关部位的相互关系，转角阴、阳角之间的相互关系。将地面垫层上的杂物清除干净，用钢丝板刷刷掉粘结在垫层上的砂浆，并清扫干净。弹线、定标高。为了控制地面花岗石的板块位置，在试排前在每个铺设区域，按设计施工图的要求，先在垫层上将控制线弹好，同时用水准仪测好花岗石面层标高，做好标高标记，并设法保护好标记，以确保花岗石面的施工达到设计标高的要求，同时也确保平整度。

5.2.5试铺

在正式铺设花岗石板材前，应对每一区域的花岗石板块，按设计施工图中的图案、颜色、纹理进行试拼，试拼后应编号，然后按编号将试拼后的石材摆放整齐。

5.2.6基层扫浆并铺设砂浆结合层

对清扫干净的基层用清水湿润，然后用水灰比为0.4的素水泥浆刷一层扫浆，扫浆面积一次不要过大，随铺砂浆随刷，根据测定的板面标高线控制结合层砂浆的铺设厚度，根据上述弹好的控制线，拉好十字控制线，然后开始铺设结合层1:3干硬性水泥砂浆（干硬程度以手捏成团，松手落地即散为宜），厚度控制以放上花岗石板块时高出顶面标高线3mm为宜，铺好后用长直尺刮平，再用木蟹拍实找平。结合层砂浆一次不宜铺设面积过大，以免干结，影响质量。

5.2.7铺贴

石材事先用水浸湿，待擦干、晾干后方可铺设。根据拉好的十字控制线，纵横各铺一行，作为大面积铺设的控制基准线。依据试拼、试排时的编号或记号，按设计施工图图案的要求，从十字控制线的交点开始铺贴。先将板块对好纵横控制线阴角，在已铺好的干硬性砂浆结合层上，用橡皮锤敲击木垫板，振实砂浆使板材到达预定标高后，将石材掀起移至一旁，检查砂浆表面与板块之间是否相贴合，如发现有空虚之处，应用砂浆填补，然后正式镶铺。正式镶铺时先在水泥砂浆结合层上满浇一层水灰比为0.5的素水泥浆（用壶使水泥浆均匀），然后再铺板块，安放时四角同时往下落，用橡皮锤轻击木垫板，根据标高控制线找平，完成第一块铺贴，向两侧和操作人员背后方向顺序渐退铺贴。铺完纵、横行之后有了样板参照，可分段、分区域、分块依次铺砌。一般从中间向两边、向外逐步退至出口，以便于成品的保护。

5.2.8切割石材

花岗岩石材施工过程中砌割工艺相当重要，可以说是“点晴之笔”，本工程切割重点主要是明沟周边的切割、墙角周边的切割以及不锈钢盖板上石材切割，在切割施工时，现场采用预先通长弹线，然后再做切割，确保了缝隙的顺直、大小均匀。对于圆弧形石材切割，考虑施工现场的加工工艺条件有限，统一委托石材加工厂家进行加工，确保了弧形的圆顺，石材的缝隙大小均匀，拼缝严密取得较好的效果。见图5.2.8.1-1 圆弧形石材铺装及图5.2.8.2-2 地埋灯预留孔。

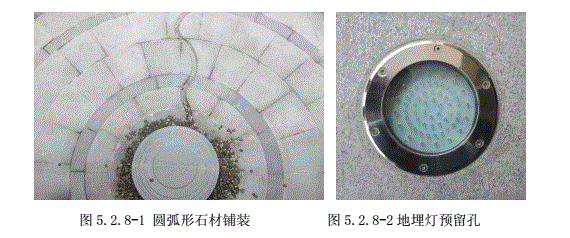

图5.2.8-1圆弧形石材铺装           图5.2.8-2地埋灯预留孔

5.2.9扫缝及成品保护

在石材铺砌好48小时内，人员不能在板块上走动，待48小时后，石材面层满铺细砂扫缝扫均，确保缝隙填嵌密实。

5.2.10胀缝留设

为避免铺装好的石材受热膨胀带来的质量问题，根据本工程采用的板材尺寸规格偏小，热膨胀量在板材缝隙中消耗较多，故在纵横方向每隔30m预留一道1cm宽的胀缝，留设位置一般选定在不同材质的石材分隔处，并与混凝土垫层胀缝位置对应，混凝土垫层胀缝宽度为1cm，采用沥青油膏填满，面层石材采用硅胶进行封口。既满足了使用功能要求又做到了美观。

6、质量检查

施工过程中，管理人员及时跟踪检查施工质量状况，发现问题及时进行整改，质量检查标准按照表6 石材铺砌允许偏差表执行。本工程通过认真落实各项质量措施，工程实体质量得到了有效的控制。

表6 料石铺砌允许偏差表

图6 工程实体照片

7、结语

广场花岗岩铺装质量控制是一个系统的过程，方方面面的经验还需进一步积累总结，这项工作需要持之以恒的做下去，一方面能节约成本、减少工期上的浪费，另一方面更能产生很好的社会效益。

【参考文献】

[1] JC/T79--2001《天然花岗石建筑板材》

[2] CJJ1—2008《城镇道路工程施工与质量验收规范》
