装饰大理石花岗岩等石材上镶的铜条发绿如何处理？

镶铜条，是地面或墙面缝隙处理的一种方法。它施工简单、效率高，既能填补缝隙，防止灰尘、污染物的进入，同时它自身也能形成装饰效果，提升美观程度。但是，虽然有这么多优点，可是碰到研磨翻新时，就比较棘手了。因为增加的这个金属部件，不管是用途、材质特点，都和一般的无缝化处理不同。到底该怎么处理呢?

　　我们就来分享一下。

楼梯上的铜条

　　一、铜条能不能磨?

　　1、铜条的三种样式

　　用于地面石材、瓷砖、水磨石的铜条，主要有实心型、空心型、T型这三种。如实心型的，宽度一般有3mm×5mm，5mm×5mm，5mm×10mm，10mm×10mm等规格。

　　铜条用途广泛，种类繁多，这里就不一一列举了。具体到石材研磨环节，能够研磨的铜条，我们主要讨论这种表面光滑，无复杂造型的品种。

实心、空心、T型

　　2、碰到铜条怎么磨?

　　①哪种类型能磨?

　　一般来讲，实心型铜条可以直接研磨。而空心型和T型，则不建议研磨，因为表面这薄薄的一层，很容易磨穿。但实际上，现场如果能够确定铜条类型，那么同时也应该能够确定表层的厚度。即便是空心型、T型，若表层厚度根据现场状况判断，研磨也磨不穿，则也可以直接研磨。

　　②镶嵌深度

　　铜条的镶嵌有不同的工艺，有些是与地面完全水平的，而有些则是根据需要凸出来的。到底能不能研磨，除判断铜条表层的厚度外，还应当结合现场石材镶嵌的深度来决定。

　　如T型铜条，表层厚度若有3mm以上，如果镶嵌时与地面在一个平面，则可以研磨。如果镶嵌时凸出来了2~3mm，则研磨时仍然可能磨穿，就不建议研磨了。

　　③高低差大怎么磨?

　　如果铜条镶嵌时，凸出石材表面比较多，则不能直接研磨，否则磨片容易打飞。遇到这种情况，和处理石材较大的高低差原理一样，即用云石胶将落差处填补起来之后，再进行研磨。

铜条凸出

　　3、研磨方法

　　碰到这类工程，我们建议大家一定经过上述判断，再决定能够执行。所有的情况，无非是三种：

　　①可以直接研磨。

　　②不能直接研磨，但可与业主充分沟通，将镶嵌的铜条取出后，再做整体研磨、抛光处理。然后重新镶嵌铜条。

　　③既不能直接研磨，业主又不同意取出铜条的办法。这就是一个非常棘手的自相矛盾的选项。建议大家慎重决定做还是不做。

大理石镶嵌铜条

　　二、带铜条的石材，如何防止发绿、发黑?

　　铜条虽好，但人们在使用过程中，经常发现镶了铜条的缝隙两边会出现发绿、发黑的现象。非常难清洗、难去除。这种现象，在石材上面表现尤为明显。究其原因，跟石材保养时所用的抛光材料有密切的关系。

　　1、酸性材料可腐蚀铜

　　即便是一些厂家的铜条，在自然条件下有一定的耐氧化能力。但具体到石材镶嵌的铜条，就不一定复合“自然条件”这一条件了。

　　因为许多镶嵌了铜条的大理石，保养时使用的结晶材料，都必然含有酸性成分，如草酸、氟硅酸等等。即便是具备抗氧化能力的铜，在酸性材料的不断腐蚀下，在空气、水的共同作用下，生成二价的铜离子。而铜的化合物，一般都是呈绿色、蓝色的。

　　如草酸铜，呈绿色。碱式碳酸铜，呈蓝色。在石材结晶材料的腐蚀下，生成的这些带颜色的铜的化合物，自然会渗透到缝隙旁边的石材内部，久而久之就出现发绿、发黑等现象。而且铜的化合物不像一般的有机物色素污染一样能够被分解后带出石材，所以也很难清洗。此外，长期接触酸性物质，铜条本身也会受到腐蚀、失去光泽。

草酸铜

　　2、如何避免?

　　①石材做好防护

　　镶嵌铜条的石材，一定要做好防护。尤其是吸水率较高的大理石，更是需要最高级别的防护处理。即使用优质的渗透型防护剂或氟素防护剂，做多遍涂刷处理。在缝隙处还应增加遍数。

　　②研磨后细心处理

　　地面翻新时，如果铜条可以研磨，并且已经研磨了。那么磨出来的细微的铜颗粒，就会滞留在缝隙两遍的区域。

　　因此，一定要用大功率抽机沿着磨过的铜条，多抽几遍，将水浆彻底清理干净。这样能够将我们看到或看不到的铜的微小颗粒吸走。能够防止或减轻后续发生的复杂变化。

　　③用封釉代替结晶做抛光

　　由于结晶技术本身就是搭建在“酸性刻蚀作用”这个基础上的。结晶技术历经多年的发展，涌现出了各种品牌的产品，使用了不同的成分，但是基础原理却是相同的。因此，没有不含酸性成分的结晶材料。也即是说，镶嵌了铜条的大理石地面，用结晶技术抛光，总会有产生铜的化合物污染的隐患。

　　所以，这类地面，要用封釉技术来抛光。封釉技术的原理是将天然石英石矿中提取的二氧化硅(SiO2)成分，敷贴到石材表面上。结晶技术是化学作用，封釉技术是物理敷贴作用。因此不会对铜本身造成任何影响。也就会产生复杂的化学变化。可以避免出现因铜条而造成的发绿、发黑现象。

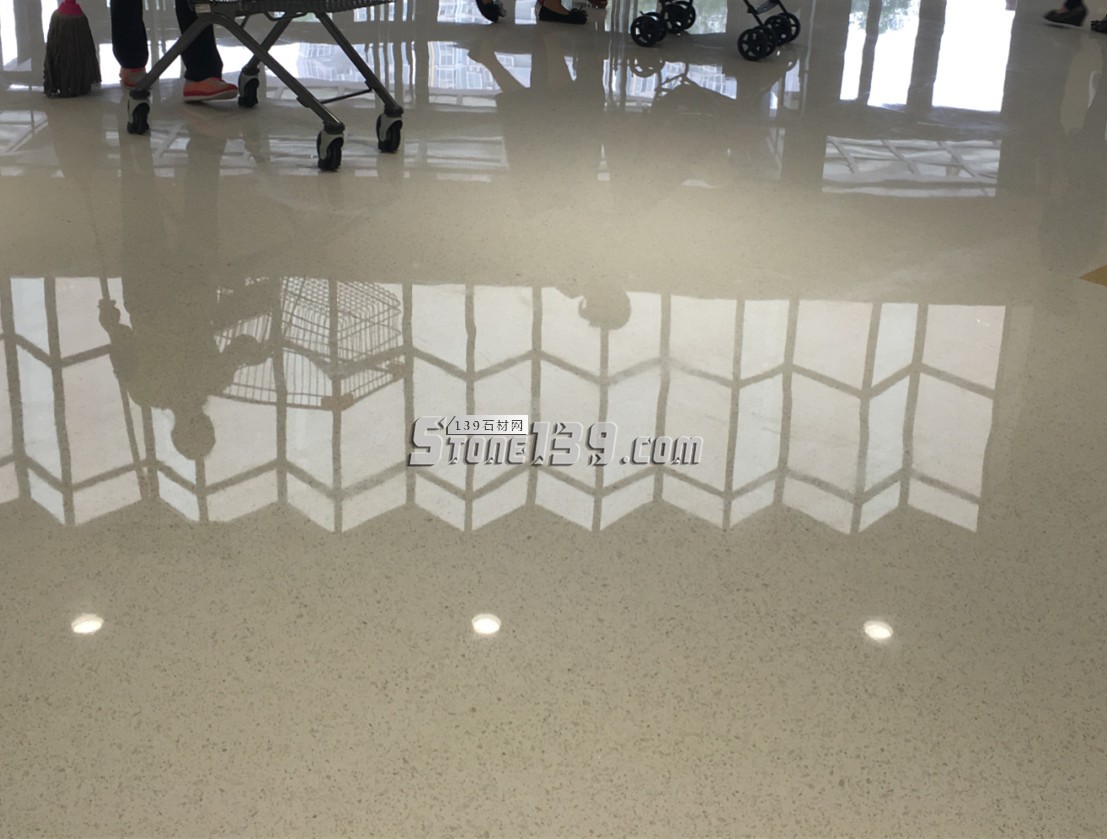

封釉是物理作用

 来源：新易丰石材护理企业
