客服热线：
手机版
二维码
无论多么靓丽的石材，如果安装工艺不正确，或者在打磨时出现的自然缺陷，又或者随着使用时间的延长，总是会出现明裂、暗裂、破损、孔洞、砂眼、石痣、石胆等破损症状。

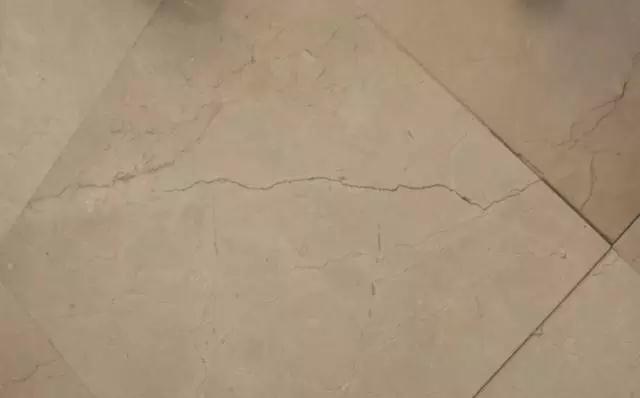

在国内有一种很普遍的问题，许多石材从工厂出来时，还是好好的，铺装之后，过一段时间却出现大面积的破损、裂纹，导致很多业主损失惨重。
大部分问题都是安装工艺不正确，导致的。
一、造成破损的根源是铺装
石材安装有两种方法：湿贴法、干挂法。
石材破损与明裂多发生于地面，地面石材安装方法采用湿贴法。
石材铺装分为三层：
承载层：承载层是一个平面，也是整个石材安装的最底层，承载层起到的主要作用是分散垂直方向的力，使这些力得到承载层的支撑，而不至于塌陷。
粘结层：粘结层一般都会选择水泥作为粘结作用，起到固定石材得作用。
装饰层：把石材涂上水泥或粘接剂，用橡皮锤敲击，固定成形。

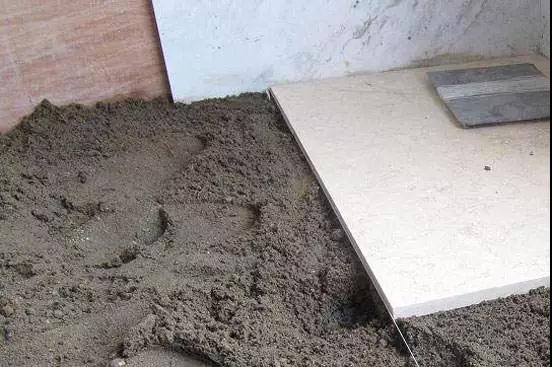

图4 半干水泥砂浆上安装石材
图5 半干水泥砂浆上安装石材
1、水灰比不标准：石材铺装后，粘结层的水泥，都需要有一个干固凝结的过程，在此过程中会产生一定的张力或收缩力导致石材被撕裂，出现裂缝。
2、安装手法不专业：现在安装都是人工安装，工人在安装时都会拉一条线，作为参考线，用橡皮锤敲打石材表面，让石材表面和参考线大致平行。由于是人工安装，以及施工的不严谨，很难避免高低不平的现象。
3、外力作用:在这期间，人力踩踏、重物辗压都有可能造成粘结层的变形，从而产生变形。
二、石材的自然缺陷
出现破损的石材一般都是大理石，因为大理石的特殊形成原理，容易导致天然缺陷，像暗裂、砂眼、石痣、石胆等。
大理石是沉积岩，很容易在大理石形成的时候，夹杂着一些其他物质，最后形成石痣、石胆。
图6 石痣
图7 石胆
最容易出现明裂、暗裂的石材：
图8 金线米黄
图9 莎安娜米黄

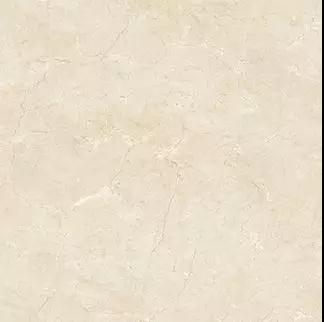

图10 西班牙米黄
三、石材修复技巧
石大夫在破损修补方向，主要有五大修补工艺：研磨抛光法、热固化修补法、冷固化修补法、材料合成修补法、覆膜转印修补法。
研磨抛光法：这类修补法是针对孔洞比较小的，或者微裂隙的修补，难度也是最高的一类。这一类孔洞或者裂隙都在1-3毫米，云石胶渗透性不是很好，会给修复造成很多麻烦，这种孔洞同样也会给抛光造成很大的麻烦。

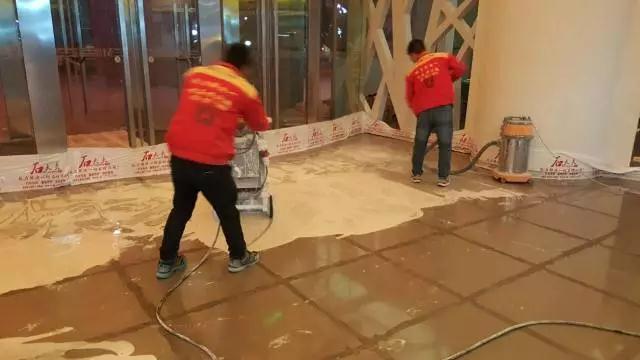

图11 研磨抛光方法
孔洞修补：需要综合考虑孔洞直径及修补胶的流平性、粘结性、可抛光性、稳定性。
1-3毫米推荐大家使用Dr.stone石材气孔修补胶对整体石面进行2-3次批刮，以修复1-3毫米的石面微孔。
3毫米以上建议大家使用Dr.stone石瓷快速修补膏对孔洞进行专业修补。
热固化修补法：利用特殊的固化剂材料，原理：这类固化剂内有一些特殊的成分，经过化学反应，使温度达到90度，起到固化的作用。
冷固化修补法：采用高分子树脂材料，材料中含有聚合用的单体、光引发剂、无机填充剂等，发生聚合反应。该方法可以修补3-5毫米的孔洞。
图12 冷固化修补法
材料合成修补法：取相似材料合成，此方法针对局部破损、石痣、石胆。

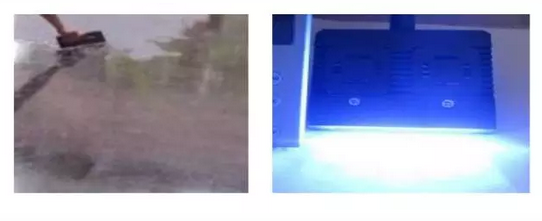

覆膜转印修补法：将终饰面的相对平整度提高，涂上覆膜夜，用刮刀刮平，（注意：一定要刮平）贴上转印膜，利用紫外线凝固灯照射1-3秒即可。

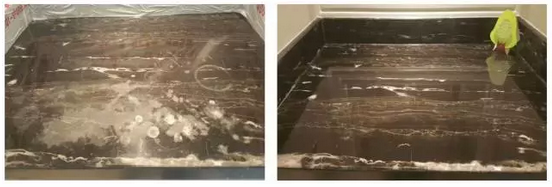

图13 覆膜转印施工案例
四、总结
石材破损修复从某种角度讲不仅是一门技术更是一门艺术，要想通过修复还原石材原貌，必须综合考虑石材化学原理、树脂化学原理、色相原理、光学原理、压强原理。修补工艺的制定、修补材料的选择完全决定修补效果。修补工艺一定要科学合理，修补材料更要合理（石材修补材料必须综合考虑：流平性、渗透性、粘结性、抗氧化性、可抛光性）
1、“白玉兰”、“金碧辉煌”、“新西米黄”等石材的孔洞多，直径小，相对较深，选择修补胶时应重点考虑修补胶的流平性！如果流平性不好，在刮胶时，由于孔洞内空气的压强作用，修补胶只能附着在孔洞边沿搭桥，而在后续研磨时，由于机器产生的扭力，会连根拔起，导致只有批胶的动作，没有批胶的结果。
2、“万象云天”、“古堡灰”、“梦幻海蓝”、“热带雨林”、“海浪花”等大花石材系列，其成分极其复杂，孔洞相对较浅，选择修补胶时应重点考虑修补胶的渗透性！如果渗透性不强，粉化的石材粉末会成为介质，导致固化后的修补材料和石材创面之间形成断层，待项目结束，你会发现批胶是徒劳。
3、任何材料都会氧化，修补材料的抗养化性不好，一旦养护必然变色，要保证修补效果，修补材料的抗氧化性不得不考虑。
除了流平性、渗透性、粘结性、抗氧化性，修补胶的可抛光性也更为重要，一俊遮百丑，整体光度一致了，很多小瑕疵不会引起注意的，但光度不一致，就像人脸上的雀斑，一眼就看得出来。
来源：石材养护技术微刊
