建筑外墙装饰石材干挂分格设计的方法

设计流程

建筑石材幕墙的设计，一般都是依据建筑师所划分的建筑设计立面图、平面图、墙身剖面图等为依据，综合建设单位、招标文件的技术要求以及现场的实际测量进行准确深化设计。

通常建筑师只会在建筑图中标明石材的大体颜色或者石材品种、石材表面的处理方式等，其他的细部要求没有明确，在建筑的墙身剖面图中会看到建筑师设计的装饰分格和造型尺寸，在设计说明中会看到建筑师要求的石材板块之间是要求密缝或者开缝效果，作为一位幕墙设计师就应该结合相关规范、规程等绘制成一套满足要求的石材幕墙图纸。

分格类型

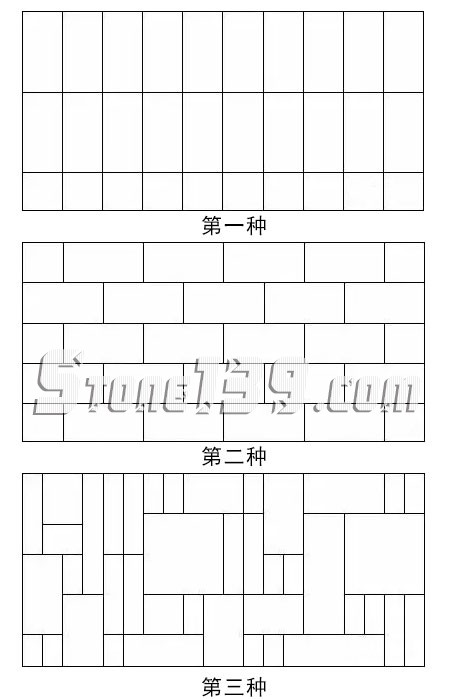

从建筑设计的外观效果上分类，目前石材幕墙分格设计主要有三种方式：横竖都在一条线上；横竖只有一个方向在一条线上；横竖两个方向都不在一条线上。

上图第一种：这类石材幕墙设计及施工比较简单

第二种：这类石材幕墙设计及施工相比较费时费工

第三种：这类石材幕墙设计及施工相比较更费时费工

石材板面的弯曲强度、吸水率、最小厚度、单块面积

其他影响因素

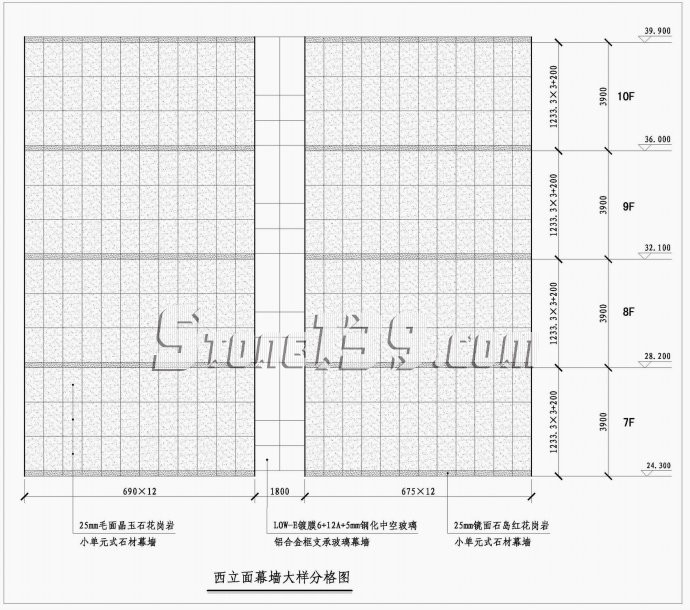

设计计算：在对石材幕墙设计的同时，首先需要计算石材板块的划分尺寸是否满足该项目的要求，要充分了解建筑项目的所在城市环境、建筑图纸石材幕墙设计高度、石材板块的设计尺寸。

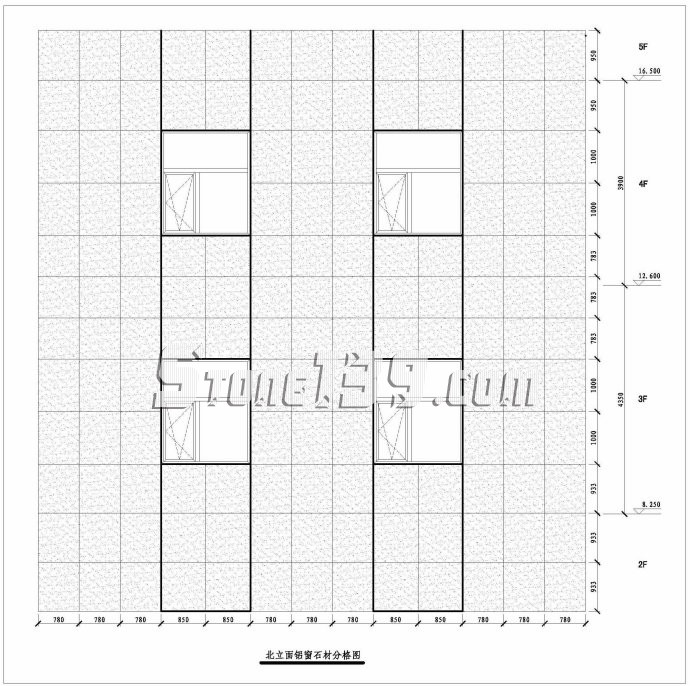

门、窗、檐子、柱、造型等的位置：一个建筑立面肯定有这些元素，我们就要根据这些元素来设计，要保证美观、提高出材率。

出材率139石材网提示：根据石材自身的特性，通常石材板块用于建筑幕墙的划分尺寸建议控制在600*800左右，这种尺寸利用率比较高，而且石材板块也不容易弯曲变形。当然这绝不是统一尺寸，根据不同的建筑立面或者造型设计不同的尺寸。
