实例分析洞石的修补与翻新工作

　　洞石，学名叫“石灰华”，主要成分是碳酸钙。由于孔洞很多，所以叫洞石。洞石的形成，要么是在沉积过程中内部形成了很多气泡，要么是因为沉积过程中有大量的古生物残骸，然后在水的销蚀过程中，形成了大量孔洞。

　　二、洞石有哪些种类?

　　洞石大致可归类为5种：

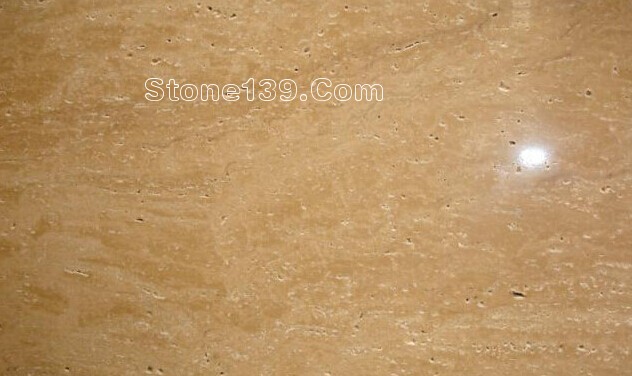

　　1、米黄类洞石

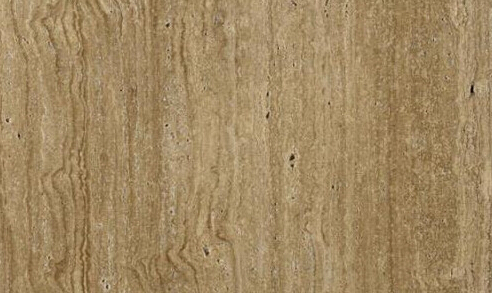

　　2、木纹米黄类洞石

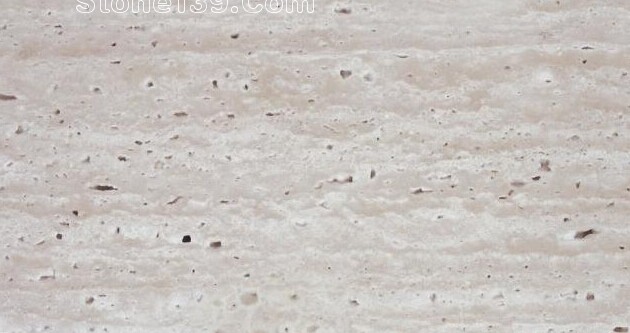

　　3、象牙白类洞石

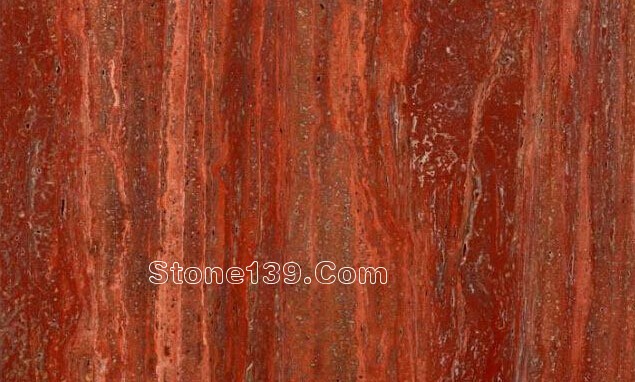

　　4、红洞石

　　5、黑洞石

　　三、洞石应用

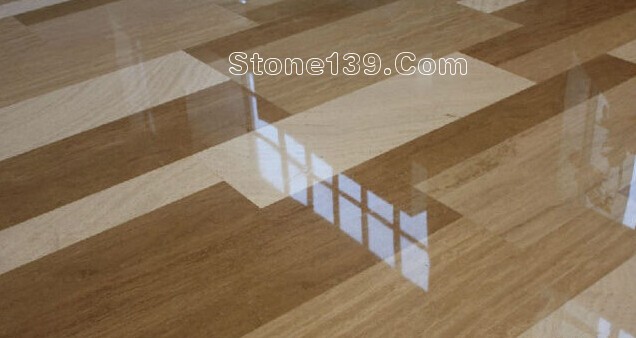

　　洞石之美，在于自然、古朴、典雅，因此深受设计师的青睐，被大量采用，多铺装应用于室内外墙面，以及室内地面等。

　　四、洞石修补与翻新工程

　　1、项目概况

　　此次案例分享是某银行总部大厦，地面洞石的污染清洗、光固化、整体研磨、结晶硬化处理工程。总面积：1700平方。

　　(1)石材品种：米黄洞石、木纹米黄洞石、象牙白洞石

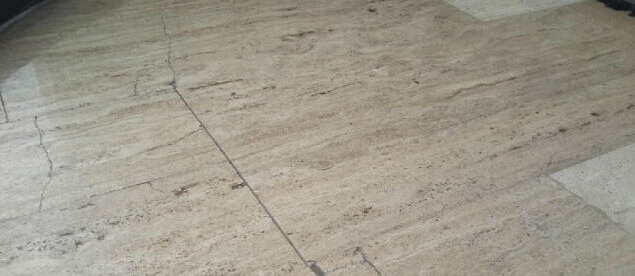

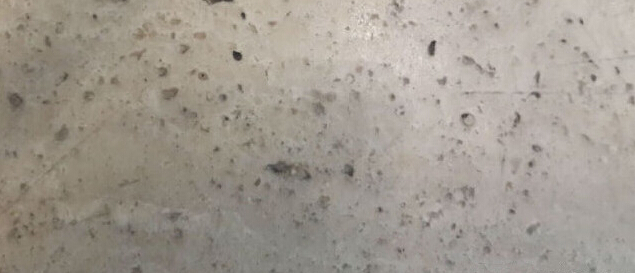

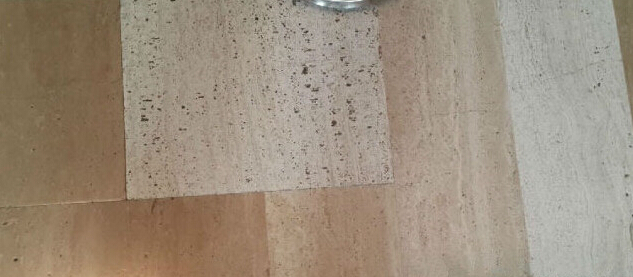

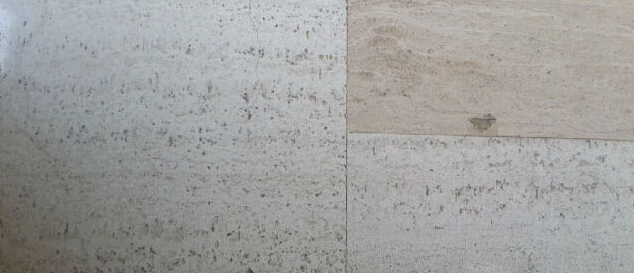

　　(2)现场问题：该工程所用洞石，在出厂时已补过胶。铺装完后研磨翻新，但由于当时施工人员不懂调胶，致使米黄洞石上补的胶发黑，象牙白洞石上补的胶发青。在铺装和结晶养护之后，使用了一段时间。由于洞石多孔、疏松、易破损的特性，使得板材的孔洞中大量的藏污纳垢，且有破损、划痕、光泽度下降等问题，大大影响了装饰效果。

　　2、技术方案

　　采用“整体清理清洗+光固化处理+整体研磨和结晶”的技术方案，不仅修复石材应用中出现的污染、划痕、破损，还进行了孔洞填补，和整体研磨结晶处理。实现了“解决问题”和“提升装饰应用性能”的双重目的。

　　(1)工程标准：

　　清洗石材孔洞污染，恢复石材自然色泽与纹理。

　　进行整体刮胶和光固化处理，修复孔洞，补胶颜色与石材保持基本一致。

　　结晶硬化处理效果要求：防污防渗，亮而透，润而厚。表面光泽度≥85度。

　　(2)施工流程：

　　①成品保护

　　为保护周边物品不受污染，用塑料薄膜将周围物品覆盖起来，用美纹纸固定。要求：要保持物品不受清缝过程中灰尘的污染和打磨过程中泥浆的污染。

　　②50#磨片处理

　　此步骤主要目的在于打开地面洞石原有结晶层，方便后续的清理和清洗。这一步骤，有两种选择：干磨和水磨。在此对两种方案进行分析：

　　选择干磨的主要原因是怕洞石进水，不好处理。但从实际操作中发现，采用干磨，会出现大量粉尘沉入到洞石板材的孔洞里面。这些粉尘，部分可以用抽机抽干净，但是还有相当量的粉尘是无法清理干净的。因此不建议干磨。

　　采用水磨：用VD大理石超级磨片50#进行水磨，并在研磨水中按照1:20的比例加入“VD复合硅烷防护剂”，研磨时注意及时抽水。经现场对比，水磨比干磨效果更佳。

　　③用46#仿古研磨刷处理

　　用晶面机，配合46#仿古研磨刷对板材进行处理。目的是：将板材孔洞里原有的胶清理出来；将洞石小孔周围脆弱部分打掉，留下坚实的部分；并清理掉板材孔洞中的污染物。

　　④风机吹干

　　为增加地面板材干燥速度，用鼓风机列成一排，视场地大小每20~30米一台风机，朝同一个方向吹风。吹风时注意打开门窗和通风道。

　　⑤刮胶处理（最关键的步骤）

　　步骤一：用进口云石胶和色胶调至于石材颜色一致，然后加稀胶增强流动性。

　　步骤二：将调好的胶，用刮板刮两遍，第一遍先将大空洞刮满胶，进行填补。

　　步骤三：按照第一步方法，在进口云石胶和色胶中加更多稀胶，调至流动性更强。用刮板对板材小孔进行整体刮胶处理。

　　步骤四：干燥24小时以上。

　　步骤五：用VD-4T研磨机+VD大理石超级磨片150#进行水磨，研磨完毕之后，板材表面开始出现小孔。

　　步骤六：用风机吹干，参考前文方法。

　　步骤七：用刮板将光固化触变胶涂在板材表面，均匀、密实的进行板材整体刮胶处理。连刮两遍。

　　步骤八：用光固化机，沿刮胶地方均匀的推过去，光固化胶遇紫外线即干燥。

　　⑥整体研磨处理

　　用VD-4T研磨机，配合VD大理石超级磨片“300#+500#+1000#+2000#+3000#”进行整体研磨处理。整体研磨后平整度要求：2m±1mm;20cm±0mm;整体研磨后光泽度要求：55~60度。

　　⑦封釉处理

　　用VD偏心晶面机+3M4100#百洁垫+VD石材封釉1号、2号进行整体封釉处理。

　　步骤一：用VD石材封釉2号进行打底。

　　步骤二：用VD石材封釉1号、2号以1:1比例混合使用。

　　步骤三：重复上述步骤2~3遍，光泽度达85度以上，且实现“润、透、亮”的结晶效果，防污防滑，耐磨度一流!

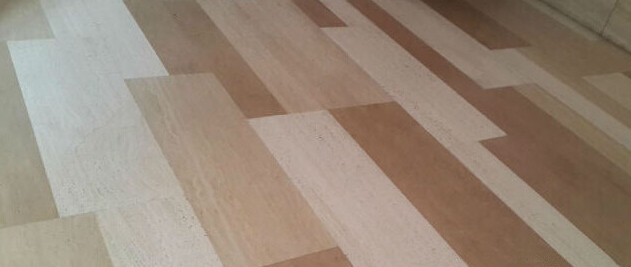

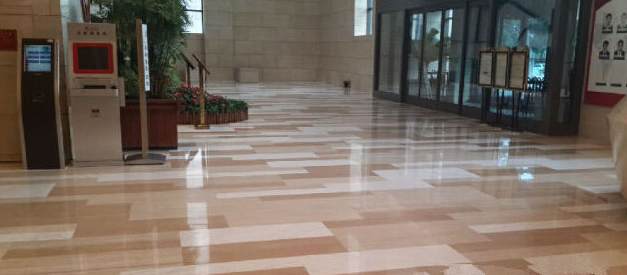

　　3、光固化处理效果展示

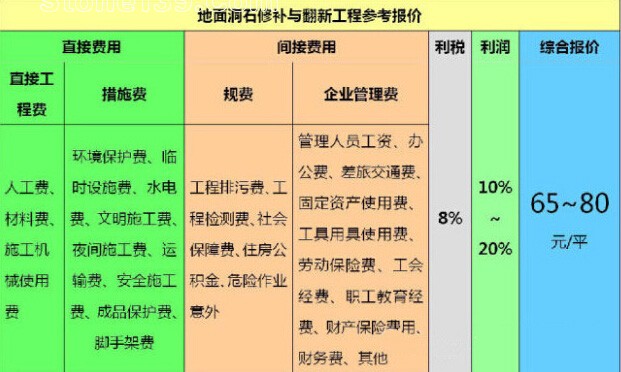

　　4、报价分析

　　洞石光固化处理工程，对工人施工技术要求很高；整个工程处理流程较多，因此市场价格相对较高。在这里给出一个参考报价和报价分析，希望对大家有一定的参考价值~
