客服热线：
手机版
二维码
洞石，学名叫“石灰华”，主要成分是碳酸钙。洞石形成的环境主要是海底，至少是大湖底部。商业上有价值的洞石矿山要求材质均匀，带有漂亮的纹路。只有在海底或者大湖底部这种水动力非常弱的环境，地下涌出的热泉才能平缓流向四周，其中的碳酸钙才能均匀地沉淀下来，并形成漂亮的纹路。商业上的洞石的一个主要缺陷之一就是弯纹，这就是热泉涌出时受到扰动形成的结果。

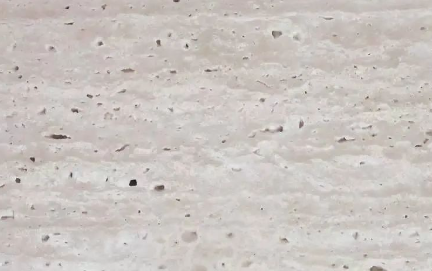

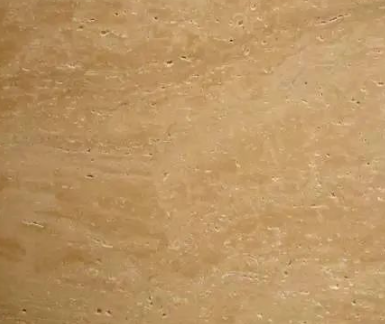

洞石的主流颜色是浅米黄色，还有黄洞石、咖啡洞石、超白洞石、红洞石、灰洞石。洞石使人感到温和，质感丰富，促使装饰的建筑物常有强烈的文化和历史韵味，因而受到建筑师的青睐；
洞石特点是强度低、质地疏松、孔洞内容易积水、抗冻融性能和耐候性都较差。有些强度很低的洞石，加工好的石板甚至在运输过程中就断裂、破碎。有鉴于此，考虑到幕墙的安全功能，洞石幕墙也应有一定的适用范围、一定的使用限制。
1、洞石不宜用在学校、幼儿园、托儿所、医院、老年人居住的建筑的外墙上。
2、洞石不宜用在商场、火车站、飞机场、展览馆、大剧院、办公楼等人员流动性较大的建筑的外墙上。
3、洞石不宜用在丁字路口正对马路的外墙上。
4、洞石不宜用在高层及超高层建筑外墙上。
5、洞石不宜用在污染严重、存在酸雨环境地区及海洋环境地区。
6、洞石不宜用在寒冷地区、严寒地区及年温差变化较大地区。
7、洞石用在外墙上时，洞石的单块面积宜小于花岗岩的面积；且长短边应根据洞石的纹理考虑确定。
8、洞石与钢骨架的连接形式应考虑洞石的边部强度较弱的缺点。
9、洞石的吸水率应低于花岗岩。
10、洞石用在外墙上时，应检查每批洞石的弯曲强度，不合格的严禁使用。
11、洞石用在外墙上时，应有一定的加强措施，确保洞石幕墙的安全。
12、洞石用在超高层外墙上时，应组织专家进行可行性论证，论证可行时方可采用，并采取可靠的安全措施。
13、协会有关专家提出对洞石的要求：
因洞石自身材质性较差，总体而言不推荐用于幕墙。如果建筑设计非用不可，则至少应考虑以下最低要求：
13.1、用于幕墙的石板，每批都应进行抗弯强度试验，其试验值应符合以下要求：
幕墙高度不超过80m时，试验平均值不低于5N/㎜²，试验最小值不低于4 N/㎜²；
幕墙高度超过80m时，试验平均值不低于6N/㎜²，试验最小值不低于4 .5N/㎜²；
单向受力的石板，在主要受力方向应满足以上要求；双向受力的石板，在两个受力方向上都应符合以上要求。
13.2、石板不应夹杂软弱的条纹和软弱的矿脉。洞石的孔洞不宜过密，直径不宜大于3mm，更不应有通透的孔洞。
13.3、吸水率不宜大于6%，加涂防水面层后不宜大于1%。
13.4、冻融系数不宜小于0.8，不得小于0.6。
洞石应用的试验要求
因不同产地的洞石材质性差别很大，在确定采用市场的矿脉前，应进行基本的材质性试验。
13.5、抗弯试验
确定矿脉时，选取石材试件进行干燥抗弯试验和饱和抗弯试验，干燥抗弯试验是材性的基本指标。饱和抗弯强度有利于了解石材对水的敏感性。试验时采用净石材试件，不宜附有增强层和复合层。
13.6、吸水率
未经表面防水处理的石材和经防水处理的石材都应进行试验，经防水处理后的石材，吸水率不宜大于1%。
13.7、冻融系数
冻融系数指经过一定次数冻融循环后的抗弯强度与未经冻融循环的抗弯强度的比值。它决定了该种石材能否在寒冷地区应用。在有可能出现负温度的地区，应进行这项试验。
只有通过基本材性试验，确认符合这些基本条件后，这种洞石才可以加工面板板材，用于幕墙工程。
加工完成的石材面板，还应符合以下的基本要求：
13.8、板材厚度
抗弯试验表明：厚度大的面板石材，其抗弯强度低于厚度小的石材。但是由于板材的承载能力和厚度的平方成正比，厚的石材承载能力还是比薄的石材要大一些。
洞石板材的最小厚度可由抗弯强度标准值fk来决定：
fk≥8.0MPa时，最小厚度35mm。
4.0≤fk＜8.0MPa时，最小厚度40mm。
抗弯强度标准值fk是其试验平均值减去1.645倍标准差。当这个数值小于试验最小值时，按试验最小值采用。
板材厚度的允许偏差为+2mm，-0mm，不允许负偏差。
13.9、板材的尺寸
洞石强度低，因此板材的尺寸不宜过大，一般应控制在1.0㎡以内。
不宜采用细长的条状石材，这种石板在运输、安装过程中很容易折断。石材的变成比最好在1:2以内，不宜超过1:3 。
13.10、表面处理
洞石吸水性很高，应采用防水涂料使其吸水率降至1%以下。
采用注胶板缝的石材幕墙，石板可以只做外表面大面防水；采用开放式板缝时，石材应进行六面防水。
孔洞较大、孔洞数量太多的洞石，宜进行封孔处理。
防水处理要在全部槽、孔机械加工完毕、清洁和干燥后再进行。
参考：《幕墙设计》杂志2013年第一期
作者：中建三局装饰有限公司 程希奇
