石材放样及石材彩色排版知识
凡是在工地上待过的同行都知道，结合设计图纸与现场的实际尺寸整理下料图纸或清单的放样工作有多重要！
今天和大家来学习一下关于石材放样知识。
在放样工作的人员参与上，最好让石材加工厂家的技术人员在放样过程中协助施工队，对放样方法与测量手段共同协商解决。
01
· 放样前准备工作
1、首先设计图纸基本定稿
2、 土建工作（包括内部隔墙）已经完成
3、 水平与标高确定
4、 门窗框位置确定
5、 卫生间做好防水，确定完成面
6、 石材安装方案要明确
02
· 放样——外墙
放样前先要熟悉设计图纸，看平面图、立面图、剖面节点图，了解需要加工石材的部位与石材安装方式；

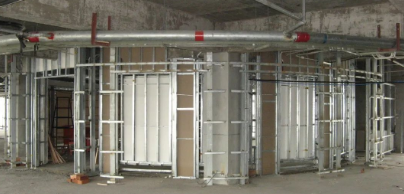

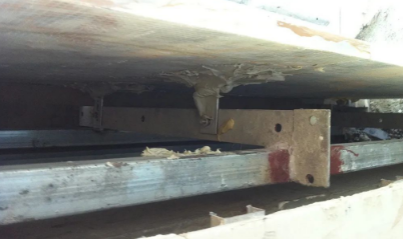

原则上放样时，钢架已经完成，根据钢架来测量石材的尺寸就会比较准确，因为钢架比土建要精确，钢架就是相对准确的测量标准，结合安装大样图对钢架进行校核。
放样尺寸包括平面尺寸与高度尺寸。
在测量平面尺寸时，统一以钢架外侧为基础，根据平面图按照不同立面区分成多个相对独立的区域，按照平面图逆时针方向对区域进行顺序编号；
窗线及侧板的尺寸必须结合窗框节点大样，还要多点测量检验窗框安装的平面度，门窗的定位尺寸也很重要；
石材的分割排版首先要参考客户设计规格尺寸，结合门窗的位置，对板块规格进行适当调整，既要考虑到石材的出材率，也要保证设计的整体效果。
阳角处理方案推荐用板压板或者留鸡嘴撇底，阴角处推荐用板压板且被压单边加适当的余量。
外墙施工一般都要求留缝，具体数据根据设计要求而定，在排版分割时一定要考虑留缝后确定石材下料尺寸。
03
· 放样——大堂地面与墙面
大堂是一个内装项目最关键的部位，必须确保装饰效果，选料要用最好的，放样与排版效果也要做到最佳。
大堂地面与墙面要结合起来放样，一般先放墙面，再放地面；施工也是先装墙面再装地面，主要是方便做装修面的保护；
大堂墙面安装方式有两种，湿挂与干挂；小工程用湿挂较多，现在干挂的比例在增加；
湿挂节省空间，也节约施工成本；

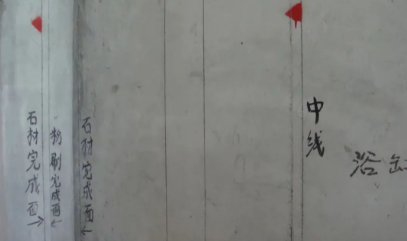

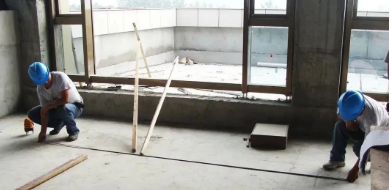

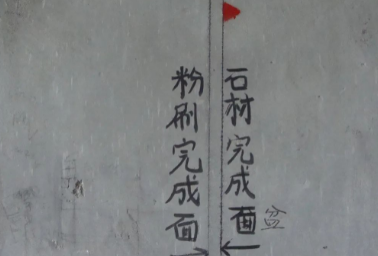

干挂的墙面放线方法同外墙放样基本一致，先把墙面的完成面线在地面用墨斗线放出来，再进行测量；
根据平面尺寸把每个立面的图纸分开绘制出来，水平线及天花的位置，门窗位置；消防栓的位置。

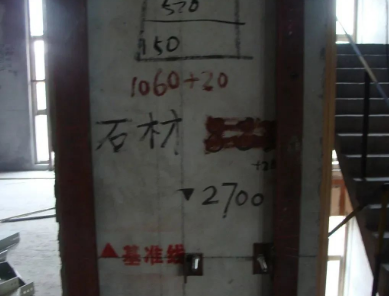

基准线的重要性，放样时的基准线的作用就是方便测量尺寸；排版与施工基准相对更重要，地面排版一般都会在合适的角落加适当的余量；
为了保证装饰效果，施工的基准就是安装时的起点，尽可能与排版基准保持一致，施工人员在放样及排版过程中要与放样人员沟通，在施工起点与加余量的具体位置上要保持统一。
地面排版时要合理确定主要规格的尺寸，首先要考虑深化设计意见，其次是石材的出材率；
墙面高度方向的分件以设计为主，结合现场标高进行适当调整；
长度方向的分件根据每个立面总体尺寸进行合理分割，结合考虑门窗的位置，分割原则是尽可能让板块的规格大小基本一致，不要有太窄的小块存在。
04
· 放样——电梯间

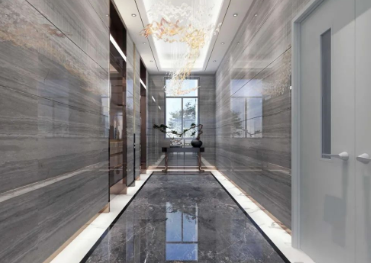

电梯间属于酒店的公共区域，是人流比较集中的地方，对石材及装饰效果要求比较高。
电梯间的形状一般都是比较规则的长方形，面积不大，对石材的加工与施工要求也较高，要求墙面地面搭配自然、融为一体。
墙面与地面的放样要同时进行，电梯间的装饰石材主要有地面规格板及波打、地面拼花、踢脚线、墙面规格板、腰线、天花线、电梯门套线等。
放样时同大堂放样方法类似，要先将石材墙面的完成面线放出来，电梯口的侧板与线条的完成面也要放出来，做到准确定位。
从设计的角度来说，是可以让加工与施工简化的，门套的功能就是做收口用的，电梯门套如果可以设计为相对独立的造型，放样就简单了。
所以我们要认真消化设计图纸，在不改变设计效果的前提下可适当调整收口方案，让放样更容易操作。
下图澳门永利酒店的电梯间是个特例，在设计方案中将电梯门套线与踢脚线设计为同一造型，且要通过45度角拼接，整个墙面联成一个整体，要求尺寸准确，增加了放样、加工与安装的难度。
澳门永利酒店的电梯间△
在放样过程中我们要注意节点大样，比如门套线与墙面及侧板的碰口、还有踢脚线与墙面板的碰口、天花线大样，需要综合考虑方便加工与安装，选择最合理的节点图。
05
· 酒店项目石材放样:卫生间
卫生间是石材用量较大的地方，一般酒店的标准间主要在卫生间做石材，我们对卫生间的洁具及配套设施的功能必须了解，才能更好地完成放样工作。
比较大的酒店的高档卫生间分为3个小的区域，包括浴室、座厕和淋浴房。
主要是根据功能来分的：浴室配有浴缸和洗手台，座厕包括座便器与妇洁器，淋浴房是单独的淋浴用房间。
座厕与淋浴房的墙地面一般都会做石材，浴室除了洗手台面和浴缸台面及立板做石材外，地面大都是石材，墙面不会全部做石材，常规做法是腰线以下做石材，墙面石材就是腰线、墙裙和脚线。

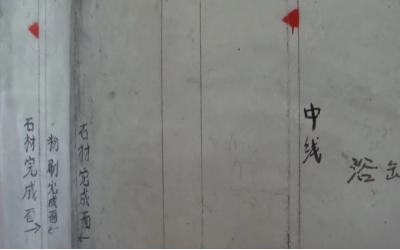

当然这只是常规做法，我们必须根据设计图纸来处理，先要找出全部做石材的具体部位，然后分区域进行放线测量。
座厕和淋浴房相对独立，面积也小，墙地面可以统一放线测量；浴室相对复杂的多，需将浴缸台面与洗手台结合起来一起放线。
卫生间的放样过程中，必须知道相关洁具的资料，浴缸及洗手台的配套石材都要根据对应洁具尺寸来加工；
浴缸要知道台面与浴缸配合关系及浴缸规格，洗手台是台上盆还是台下盆，开孔尺寸及位置都是很关键的，包括水龙头的水管大小及开孔尺寸，资料要完整。
门槛石是收口用的，只有门框都装好后才能确定准确，如果做石材门套，就可以结合设计尺寸来确定下料尺寸。
06

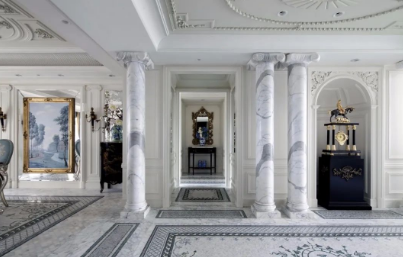

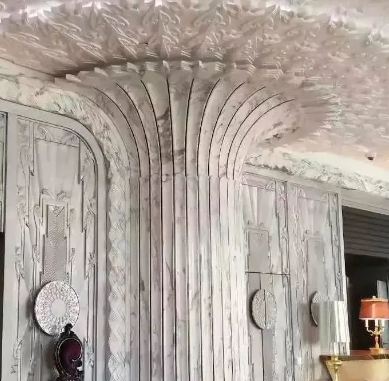

· 酒店项目石材放样:圆柱
圆柱是相对独立的装饰石材产品，大部分圆柱都是独立柱，由柱头、柱身及柱座组成；部分大堂圆柱中间连着跑马廊。
圆柱的土建有圆形的也有方形的，放样前先要查土建图纸与装饰设计图纸，找到圆柱的土建尺寸与装饰完成面尺寸，看节点图了解施工方法。
方形土建的平面尺寸可以直接用卷尺测量，考虑到土建误差是必然存在的，根据土建柱的高度可以适当多选几个点进行测量；
目测判断误差大小，有必要的话，最好将石材装饰完成面在地面放出来，或者在柱顶固定一个木模（完成面的），用吊锤检查完成面到土建的距离（也就是检查柱子的垂直度），结合施工节点图来判断施工空间是否足够。
圆形土建可以用皮尺来测量土建圆柱周长，再计算出直径，最后还是用完成面来检测。
圆柱的高度是另一个关键参数，直接测量土建是不准确的，需要根据标高及现场的水平线来测算。柱座的下底面标高一般都有水平线可以参照测算，柱头上端面的标高要查天花的图纸，在土建墙面找到可参照的点进行测算。
根据柱头与天花及柱座与地面接口大样判断是否要在高度上增加余量。跑马廊与柱子连在一起时，要结合跑马廊的剖面考虑柱身弧板与跑马廊的合理碰接，方便加工与施工；
柱身的高度分件可以将柱身分为三段来考虑。
圆周方向的分件要根据直径大小结合弧板加工特点进行合理分件，土建为正方形的弧板圆周分件建议四拼。
07
· 酒店项目石材放样:弧形墙

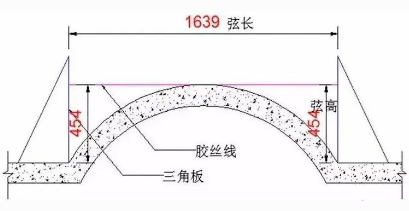

弧型墙分为内弧见光和外弧见光两种情况：当光面为内弧时，如是一个半径的情况，我们可以用弦长和拱高来计算半径，如是多半径的情况，我们必须用坐标系来确定不同半径的接点和各段的半径。
当光面为外弧时，我们必须用坐标系来定点，取点时必须多找几点，测量时必须与我们定的轴线垂直，再用三点画弧，最后来取最佳的半径；
弧形墙尽量考虑用一个半径的圆弧去加工，或用尽可能少的圆弧段连接而成，在放样后即刻对弧线进行处理，要求在现场按照设计数据把弧面的完成线放出来检验，确保准确无误。

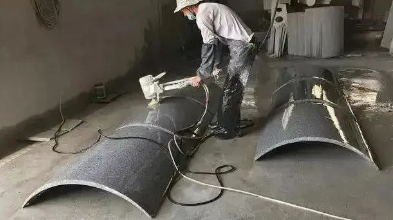

异型弧板的放样难度较大：
普通弧板的上下端面为两个平行且相等的扇形，侧面两侧的侧边为相互平行的线段；
锥形弧板上下端面为两个平行但不相等的同心扇形，侧边为两条可以延长相交的线段；
异型弧板的区别在于两条侧边是不在一个平面的异面线段。
异型弧板的放样要先找出弧形墙的设计规律，将弧形墙面进行区域划分，分段放样，一般都是取几个恰当的标高放出土建或钢架的轮廓线，也可以直接放出石材的完成面线；
同时也注意，每个标高的完成面的相互位置关系，要求在电脑上能准确描述出弧形墙的造型。
对于这种特殊产品，放样与加工及施工的配合要求更加紧密，基准很重要，必须严格保证一致。
08

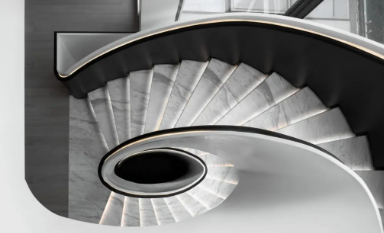

· 酒店项目石材放样:旋梯
旋梯放样需要测绘的数据主要是楼梯的平面尺寸及各部分的标高；根据放样数据要能够绘制出楼梯的土建及完成面的平面图，还要能绘制出每个立面图（包括楼梯拦河的内侧与外侧）。
首先认真消化图纸，包括楼梯土建图和装饰设计图，从土建图计算出每级踏步的宽度（含内侧与外侧）与高度；
通过装饰设计图纸了解楼梯踏步与拦河大样。
旋梯平面尺寸的测量方式，通过铅锤吊线在地面，选择尽可能多的点将楼梯土建的边缘轮廓投影到地面上，再根据节点图尺寸将拦河外侧（及内侧）石材的完成面线在地面放出来。
考虑到土建误差，在放完成面线的过程中，可以将弧线尽可能地圆滑过渡，能用尽可能少的圆弧来做完成面，确保装饰效果。
在内外完成面线上确定各段旋转位的起点与终点，以平台作为分割，在定起点与终点时，要以踏步立板的完成面线与拦河内侧的交点做分界点，正常情况只需考虑楼梯的最上面一级和最下面一级，如果土建步级不标准，需要在施工过程调节时，需要与施工人员协商确定合理的起点与终点。
标高的确定，根据平水线测量层高，如果层与层之间有平台，需要确定平台的标高。
（根据标高来均分每级踏步高度，得出的踏步高度需要符合土建踏步是否够做；最好能够让所有踏步高度一致，如果不行，至少保证每一跑踏步高度一致。）
根据测量的数据绘制出楼梯装饰完成面的图纸，平面图包括拦河与踏步完成面，最好能将土建基础线也在同一张图上绘制出来；立面图也要完整地绘制出来，还有节点大样图；如果楼梯还需要加工扶手或者花瓶柱及收口柱时，也要一并绘制出来。
楼梯拦河分件方案的合理确定，平面图与立面图结合起来分件，一般规则时按照步级来分件，按照两步一件或者三步一件；
按照一些知名装企施工的常规做法，拦河要向前跑一步，目的是保证平台处拦河高度与爬坡处拦河高度保持一致，爬坡处拦河高度为内侧盖板在侧板与立板交接处的垂直高度。
楼梯收口的处理，楼梯收口处理是重点也是难点，尤其是内侧拦河与平台接口处，由于高度变化比较大，转弯比较急，加工难度也大，我们在放样时就要慎重考虑，并将收口加工方案与施工人员进行认真的沟通。
就算我们设计得再合理，如果施工时不按照我们的意图来安装，也会出现问题，所以我们要提前沟通，保证加工与施工的一致性。
09
· 石材怎么做彩色排版？

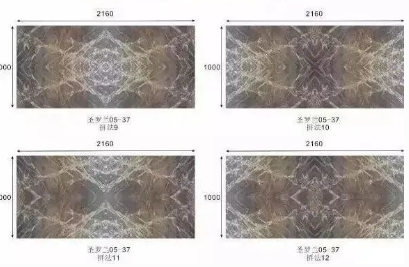

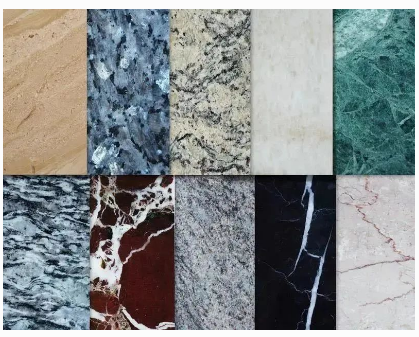

在石材深化下单中，针对纹样鲜明，或名贵石材对纹处理的石材饰面，通过采用彩色石材排版图交给厂家进行加工，能起到对最终石材纹样效果的的把控目的。
那为什么一定要用彩色排版图呢？项目部嫌麻烦用石材排版图替代不行吗？（不行）
重点区域/重点造型的昂贵石材文理和纹样，仅通过“排版图”极难保证效果，不能给甲方“观感确认”，如甲方不能接受现场石材效果，造成返工、石材更换费用、得不偿失！

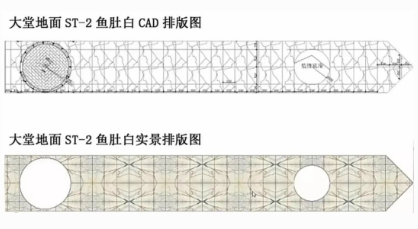

鱼肚白石材彩色排版图△

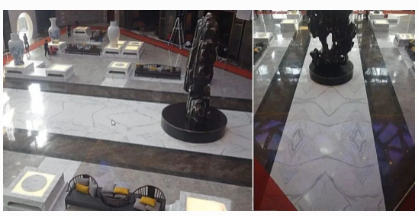

鱼肚白石材现场实景△

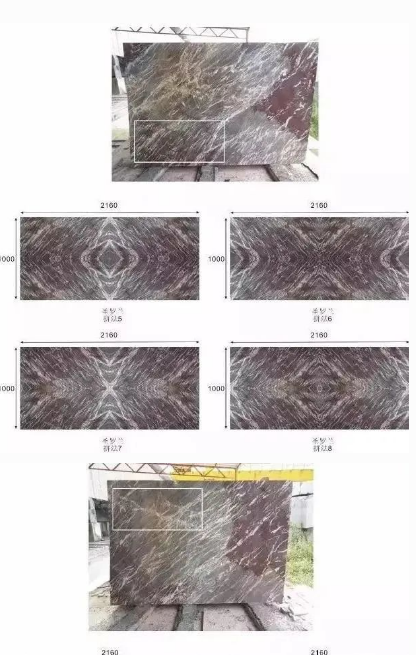

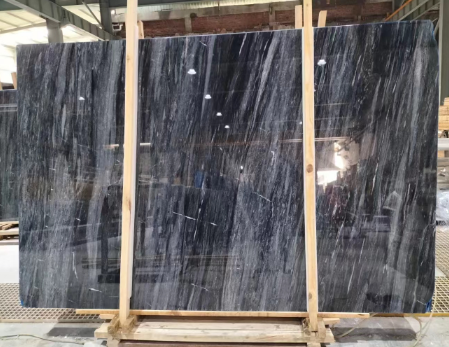

根据真实石材纹理进行拼接：
