客服热线：
手机版
二维码
一、隐形杀手
除锈带来大面积“新锈”
有句话叫：知识越多越反动。很多人都会觉得，此话本身就反动。其实不然，现实中，证明了“知识越多越反动”一定程度的正确性。
彻底“无知”者在石材除锈时，带着真诚听从师言，购买现成的对应的除锈剂，按照说明除锈，基本上都能较好地，将石材表面锈清除干净，且无“新锈”的问题出现。
而所谓有知识者，知道铁锈用酸除原理：Fe₂O₃·nH₂O或（铁锈的主要是成分）+HCl（盐酸）=2FeCl₃（黄色或部分氯化亚铁呈淡绿色）+nH₂O。这样铁锈是不见了，转化为氯化铁或氯化亚铁了，以为冲冲水，石材表面便很美，功成名就了。
实际上无法用水冲洗干净，于是便存在以下问题：大面积出现黄色或淡绿色---未冲洗干净溶于水的氯化铁或氯化亚铁；时间长些可能大面积出现铁斑：更严重的是石材中的铁（Fe）与酸反应反生成亚铁，亚铁离子和空气中水生成氢氧化亚铁，再经过氧化，脱水风干就成了铁锈（Fe₂O₃·nH₂O）。这就是为什么锈越除越多原因，也是酸为什么能快速致使铁表面生锈原因所在。

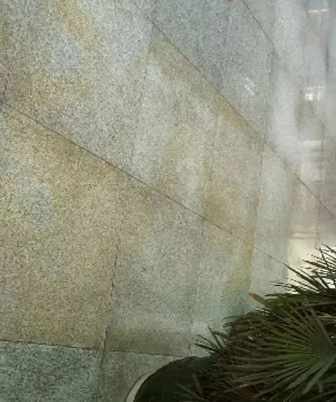

除局部锈带来大面积锈照片
除锈带来表面破坏
大理石除锈剂或者干脆是单纯的酸，绝大多数属于酸性甚至是强酸，在清除石材表面或内生锈时，同时破坏石材表面。大理石主要成分是碳酸钙（CaCO3）与酸如盐酸反应：CaCO3+HCL=CaCL2+CO2+H2O,流失了石材物质，造成表面粗糙和发白。
清洗带来表面破坏
大理石表面水泥，用酸清洗造成表面破坏与用酸除锈原理一样。
花岗石、瓷砖表面用外墙水、洁厕灵等（其中含有氢氟酸）清洗，同样“溶解”了其中的主要成分二氧化硅，造成物质流失而出现毛孔而粗糙、发白和渗污。
有机溶剂清洗破坏：如天那水等，用于有机人造石清洁时，溶解或老化其中树脂，造成出现毛孔而粗糙、发白和渗污。用除胶剂对干挂石材除渗胶油，可能影响干挂胶的粘结性而造成安全隐患。
碱性物质清洗可能造成问题：用强碱性物质清洗瓷砖、花岗石特别是高温下，会溶解其表面成分，用于人造有机石材清洗，同样老化树脂造成发白毛糙。
防护杀手
谁都知道做防护比不做好，其实不然。没有选好防护剂，没有把握好工艺流程，没有控制好用量等等，防护剂同样造成负面影响，变成隐形杀手。
1、防护剂用于石材底部可能造成石材石安装空鼓；
2、 树脂型的防护剂还堵塞了石材呼吸通道，将石材变成了瓷砖；
3、底部防护剂涂刷不均匀可能造成石材表面斑驳不均匀；
4、表面防护还可能造成石材中的水长期密封于其中，长久不干成“水斑”；
5、用树脂类的做表面防护，耐候性差，一定时间后出现表面斑驳；涂刷过量还可能造成溶质浓度过高而颜色加深的“油斑”；
6、水性碱性甲基硅酸钠（钾）可能带来新的泛碱。

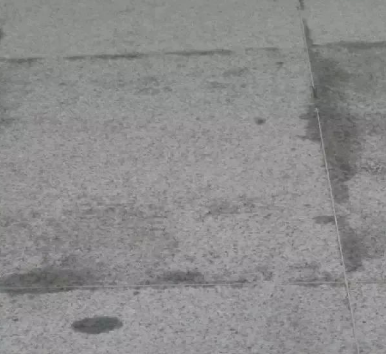

防水带来病变图
打磨杀手
打磨杀手也有四粒子弹：
1、第一粒子弹是，用水打磨带来大量的水，并渗入石材内甚至进入水泥层，可能由此带来石材泛碱或其它病变；
2、第二粒子弹是，选择软碟在打磨存在不同程度硬度的石材时，如花岗石中的麻石时，由于软碟在压力下具有变形性，在打磨过程中有欺软怕硬本领，将麻石中的软质部分打磨内陷，硬质部分打磨不动，从而造成麻石无论如何打磨“孔洞”永远存在，或越来越大。
3、第三粒子弹是，打磨走机不均匀，打磨表面不平整，出现波浪。
4、干磨也会带来“病变”接缝内陷。

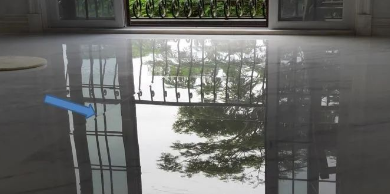

50号干磨胶内陷造成折光

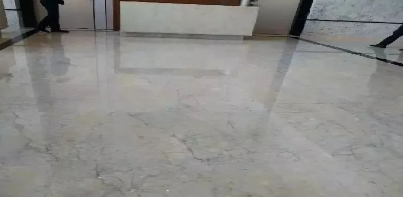

水磨50号并加魔硅“无接缝”照片
晶面杀手
●此杀手最可怕，真正做到于无形----潜移默化、温水煮青蛙。
头号杀手是抛光钢丝棉-----
1、伤害施工人员：晶面剂中的酸，在钢丝棉高温抛光时，挥发伤害现场施工人员。
2、主要外来锈源：钢丝棉其实就是铁丝棉，铁与酸反应生成铁盐，与空气中的氧和水反应生成铁锈，污染石材。
3、拉大石材毛孔和裂纹：对原来存在一定的细小毛孔和裂纹石材，如金碧辉煌、灰网等，用钢丝棉晶面将会造成孔洞和裂纹不断放大，并加速风化。

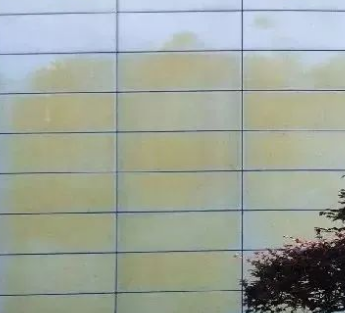

钢丝棉晶面表面发黄照片
含有蜡质的晶面材料
（绝大部分剂和部分膏）
传统或低档的晶面抛光材料，还无法摆脱用蜡质作为有机成膜成光的约束，剂做不亮加蜡、膏做不亮加蜡。那么蜡如何成为杀手的呢？
1、蜡质是有机材料，其晶面是“无缝无孔”（大点的也无法覆盖）成膜的，这样造成石材无法“呼吸”。石材底层水分无法蒸出，石材整体深色等其病变。更主要的是让石材本质“呼吸”功能荡然无存---凤凰变乌鸡，与低级瓷砖相当。
2、蜡质其耐磨性、耐候性、耐水性差，这样的晶面维持时间不长久。
3、蜡质属有机材料，具有一定的黄变性，晶面会随着时间增长而发黄色和颜色深暗。
4、用于墙面晶面，粘灰尘，且容易出现流痕（这是蜡质的拒水性的结果）；
5、含蜡质晶面材料所做出的晶面光泽发黄，物体倒影弯曲变形等。

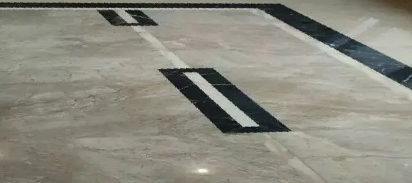

蜡质晶面材料带来的颜色深暗
大理石抛光粉
大理石抛光粉曾经是石材护理的历史功臣，历史铭记它的功绩，但到今天如果用它来冲锋陷阵，时势已经不合了---廉颇老矣，不能饭了。
1、大理石抛光粉不仅不能将硅酸盐类的花岗石、瓷砖等抛出晶面效果，而且很多以碳酸盐为主的石材也难于出理想光泽，如雅士白等。
2、扩大裂纹和毛孔：优先将毛孔中的毛糙突起腐蚀，将毛孔放大。
3、环境污染：排污量大，酸性物质进入下水道或江河，均会造成环境破坏。
4、带来新的泛碱：大理石抛光粉中的酸与大理石反应生成弱酸强碱盐，本身便是碱性。

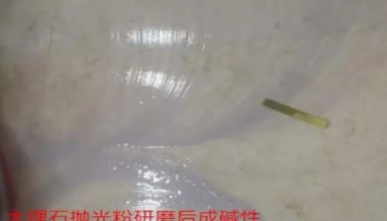

大理石抛光粉抛光后呈碱性图
渗透填充新型杀手
石材渗透填充，特别是无机渗透与填充应该是石材养护中新的趋势和发展方向。但是若选用的渗透填充材料不对，“战友”就将成无情的“杀手”。
若选择粘稠性的钠基或钾基水玻璃用于石材渗透填充，可能出现遇水性溶解还原----表面渗水或底部蒸发水时，孔洞再现甚至带来新的大量泛碱。
水玻璃用于水泥做固化时，是因为水泥中存在大量相对活性的“钙离子”，可以生成不溶于水的硅酸钙，而石材中无活性“钙离子”，只能与空气中的二氧化碳转化成硅酸，尽管硅酸不溶于水但水玻璃中大量钠或钾离子，促成其易溶于水。

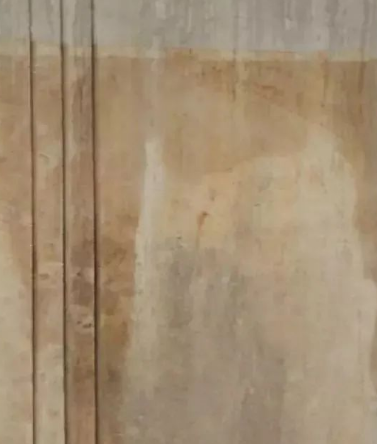

选择水玻璃类的渗透产品带来的严重泛碱
刮胶杀手
石材表面刮胶，无论是AB的树脂还是光固化树脂，都是历史的无奈与错误。
树脂胶是不透气的，石材内或其底部永远存在水分，水分蒸发容易顶起起树脂胶；树脂自然老化，也造成脱落或粉化。这种处理方式，是自欺欺人的，不仅对石材养护无助，从长期来讲是一种破坏或谋杀。
二、幕后功臣
石材护理或养护中存在许多从外观上看不出来的品质与功能提升的工作，这个工作比其表面美观的更有价值。如果兼顾这一价值，那么就可以说，您已经从石材护理进入到了石材养护了。
石材养护是在保持石材天然天性前提下，进一步提升其外在美与内在功能的过程。是一个如少年之成长，汲取知识和营养，拥有智慧与体格的双桨过程。
防护于无形
这是个看不见、摸不着的幕后功臣。
1、用于石材底部，可以防护石材底部碱性物质上移（如泛碱），防止内部生锈，防止人造石底部碱化粉化；
2、用于表面，可以防止污渍渗入，可以防止酸雨停留时间过长而腐蚀表面造成风化、发白、粉化。
如此不仅保持石材外在美，更大大延长了寿命。这个防护剂尽量是渗透性的而不是覆盖型的，最好是含氟的耐候性强，且防油效果良好的。
渗透填充提升功能于无形
我们知道石材是大量存在毛孔的，同时我们还知道毛孔越小石材越致密，“基架”就越结实。我们找到一种渗透性极佳的坚硬的无机物----魔硅。通过渗透至石材内部，完成以下工作：
1、 致密了石材且保持石材呼吸本性；
2、 与石材中的碱性物质反应抵制石材泛碱；
3、渗透物本身具有非常良好的出光性和透光性；
4、 提升光泽的透彻性与光泽厚重感；
5、 还具有一定的耐酸性和抗风化能力；
6、对紫外线的反射率达80%减缓石材老化；
7、更能提升晶面抛光效率，降低人工成本；
8、 晶面抛光后具有良好的防污防油性。
无机修补功在未来
传统修补用大理胶或树脂（AB树脂或 UV树脂），均存在以下问题:
1、有机与无机的相容性问题；
2、 有机物老化与不耐候问题；
3、 对石材毛孔的全堵塞问题；
4、石材中的水分将其顶起问题；
5、 难于修补彻底问题；
6、难于打干净等问题。
正一品103度A、B或魔硅均属于“无机高分子粘结剂”，具有良好的无机物的高渗透性、高粘结性及耐候性；与无机石材具有非常好的相容性。
采取一边打磨一边喷涂方式，将用103度A/B 或魔硅与打磨出来的石粉湿润压入旧的毛孔、裂纹或新出现的毛孔、裂纹中，能将石材表面修复得如玻璃之平滑的手感和质感。这种修复若表面用无蜡质的晶面膏抛光，其持久性稳定性可与石材同寿。
晶面无形功能
好的晶面材料应是无机表面成膜材料，是默默无闻的幕后功臣，具有以下隐形功能：
1、不含蜡，保持石材呼吸的本质；
2 、修复表面划痕；
3、增加石材表面光泽，充分展示石材独具特色内在美与质感；
4、增加表面硬度与耐磨性质；
5、增加表面抗风化能力、耐水性好、延长石材的使用寿命；
6、不带来石材病变，更防止石材病变；
7、于施工者健康，于居住者环保，于环境友好；
8、 操作容易掌握，使用成本不高；
9、物体倒影真实清晰；
10、防滑性好，使用安全。
文章来源：正一品100度廖小姐
