客服热线：
手机版
二维码
石材作为最早的一种装饰材料，质量意识和安全性能未能受到人们的广泛关注，然而随着石材行业和应用的不断发展完善，尤其是石材高层幕墙的大量应用，安全问题和有关的质量问题日益突出。
石材的安全质量问题主要涉及选材应用、石材产品和施工安装等多方面，石材产品的安全质量又与其材质性能、生产工艺过程、选用的胶粘剂等有关。
自然属性

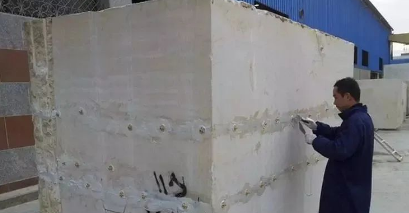

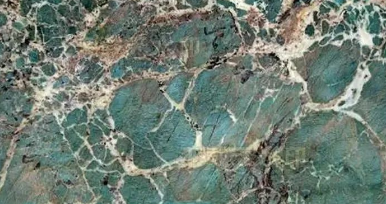

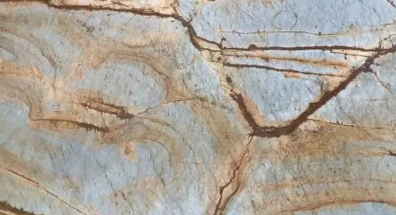

石材是一种天然材料，追求的是天然材料的完整性，性能千差万别，没有两块完全一致的产品。产品中含有大量的裂纹、隐裂、泥质线、缝合线等天然缺陷，在生产过程中往往不能完全解决，美丽的石材花纹背后往往是其强度薄弱环节，在搬用和安装后极易断裂，造成人员伤亡。
天然石材产品以厚重为特点，每块产品少则几十公斤，多则上百公斤，有万分之一的几率出问题掉下来，就会造成整个建筑物的不安全因素。
物理性能

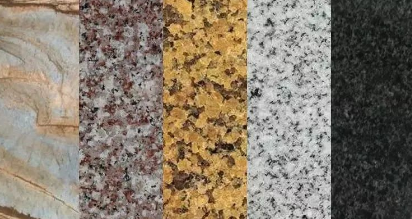

天然石材按照大类分为花岗石、大理石、石灰石、砂岩和板石五类，每类的物理性能指标都不同，按照石材品种分类又有上千种，每种的物理性能技术指标千差万别，即使是同一品种，由于采矿地点、开采层面、切割方向及工艺的不同都会造成体积密度、吸水率、压缩强度、弯曲强度等物理性能指标的分散性。
而这些物理性能指标是设计计算石材承载和幕墙安全系数的必需要素，若实际产品的物理性能低于设计要求，或者由于天然因素某些石材产品的物理性能偏低，都会造成石材幕墙的安全隐患。
此外石材外幕墙在温差变形、风振、冻融等自然状态下对物理性能的影响都会直接影响其安全性能。
化学成分
各种天然石材的化学成分不同，岩矿结构也各异，不同使用环境下应选择不同的品种和类别。
花岗石以石英和长石等硅酸盐矿物为主，硬度高、强度大、耐酸碱，适用在各种环境下。
以碳酸盐矿物为主的大理石和石灰石等石材，不耐酸，仅适用在室内环境使用，不适用在有酸雨环境的外幕墙。

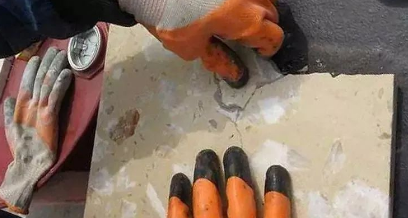

石材的灌胶、修补胶和面胶处理工艺
大理石和石灰石等板材加工过程中均要进行灌胶、修补和涂刷面胶以提高光泽度、弥补缺陷、增强物理力学性能或到达特殊的要求。
在这个工艺上，从胶粘剂的性能一直到加工工艺等各个环节方面，通常都存在不同程度的质量问题。
主要有：国内胶粘剂产品达不到国外产品使石材呈现柔和的镜面光泽；洞石等石材需要的透明面胶缺乏实际应用，许多面胶使用后出现收缩、变色等质量问题；
面胶和修补用胶的性能不符合石材经久耐用的特征，不少大理石和石灰石产品在使用后出现面胶脱落、掉渣、断裂现象，造成产品外观质量严重受损，影响到工程质量；
面胶黏稠度高或未采用真空灌胶工艺，导致部分隐裂未得到有效处理并且掩盖了缺陷的存在，出现了在搬运、安装和使用过程中发生断裂伤人的现象。

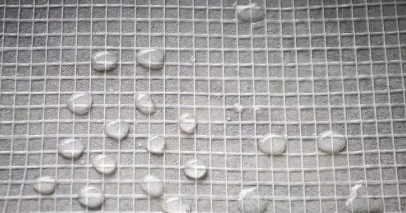

背网胶应用工艺
根据石材的特点，背网胶一般分成三种类型：
一种是石材缺陷相对比较少，考虑到带有胶粘剂的石材背网与水泥胶粘剂的粘结性问题，在石材施工阶段会将背网和胶铲除，补刷石材防护剂后进行铺装施工，此时要求背网胶具有短期效果，且容易铲除；
第二种是对于一些特殊的石材品种，因铲掉背网后造成石材板材碎裂现象，因此施工时需保留石材背网和胶，此时要求背网胶具有结构胶的性能和良好的耐水性、耐碱性；
第三种是干挂石材使用的增强型胶粘剂和背网，要求具有足够的粘结强度和耐候性、相容性，以增强板材的正面抗风压能力和幕墙安全系数，保障石材幕墙的安全性能。
粘接用胶工艺
石材产品由于裂纹或出现断裂现象而进行的粘接，以及由于设计工艺要求进行的粘接(如异型石材、石雕石刻的组合拼接等，干挂石材进行的增强筋粘接，石材马赛克和超薄石材复合板等进行的复合粘接等，均需要大量的胶粘剂。
在我国有关的石材标准和规范中，对此类场合要求严格使用环氧树脂型胶粘剂，并配合金属连接件，确保石材产品的安全性。
实际中常出现的质量问题有：由于环氧树脂型胶粘剂的凝固时间过长，许多企业是采用不饱和树脂胶粘剂进行这类产品快速粘接的，以达到抢工期的目的；
由于价格原因和市场竞争影响，有些企业使用假冒伪劣的环氧型胶粘剂产品进行粘接，还有的企业使用了加有大量添加剂的胶粘剂，造成粘结强度下降、耐老化性减弱，使得产品性能受到严重的影响；
由于生产成本的考虑以及对石材安装工艺的不熟悉，不少石材粘接和拼接未使用金属连接件承载，仅靠胶粘剂的粘结力悬挂着高空中。
石材与胶粘剂的粘结强度
该类问题有多方面的原因，会导致石材空鼓、活动，墙面湿贴石材还会导致脱落伤人等。
主要的原因有石材防护剂未选用底面类型，采用防水效果明显的溶剂型防护剂对石材进行了防护，导致石材底面与水泥基胶粘剂粘结强度下降；
水泥基胶粘剂中未添加有效的胶粘剂成分，造成整体粘结强度达不到有关标准和规范规定的地面石材粘结强度不低于0.5MPa、墙面石材粘结强度不低于1.0MPa的要求；
与带有背网的石材粘接时，未使用反应型树脂胶粘剂，或使用水泥基胶粘剂时未进行增强措施，例如粘砂工艺；采用点粘法时，粘结面积过小；使用反应型树脂胶粘剂时，未使用环氧型胶粘剂。
金刚石圆盘锯切割面花岗石与普通水泥砂浆的粘结强度一般为0.1MPa，粗糙表面花岗石与普通水泥砂浆的粘结强度能提高到0.2MPa左右，不同密度和吸水率的石材品种粘结强度略有不同，而且石材在涂刷了防护剂后与水泥砂浆的粘结强度一般会有所下降。
因此湿贴地面和墙面的石材应严格使用底面型专用防护剂，石材胶粘剂应使用添加有关树脂胶粘剂的专用水泥基胶粘剂，以提高粘结强度，方能到标准要求，保障墙面石材工程安全。
对于坚固性差，需要带背网施工的石材，建议使用反应型树脂胶粘剂粘贴；若使用水泥基胶粘剂粘贴时，需要在背网胶上面使用环氧胶粘剂粘贴一层沙子，且沙粒半露在外面；

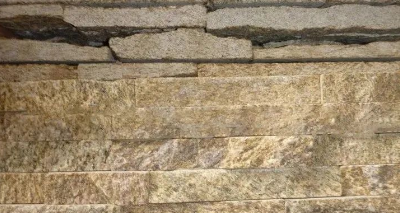

墙面使用湿贴方法施工时，还应考虑其他方面的防脱落措施，确保安全。实际工程中，采用点粘法而粘结面积过小或未使用环氧型树脂胶粘剂的，易造成墙面石材脱落、地面石材空鼓等问题，石材在使用一段时间后通常会有脱落的事故发生。
注：来源于石管家北京
