五种检验方法
垂直度对石材产品来说非常重要，它直接影响石材产品质量和装饰效果。石材产品垂直度好、准确，产品安装的缝隙小，达到完全贴合的程度。
反之，垂直度差，产品安装的缝隙大，达不到完全贴合的程度，石材产品安装的效果差。

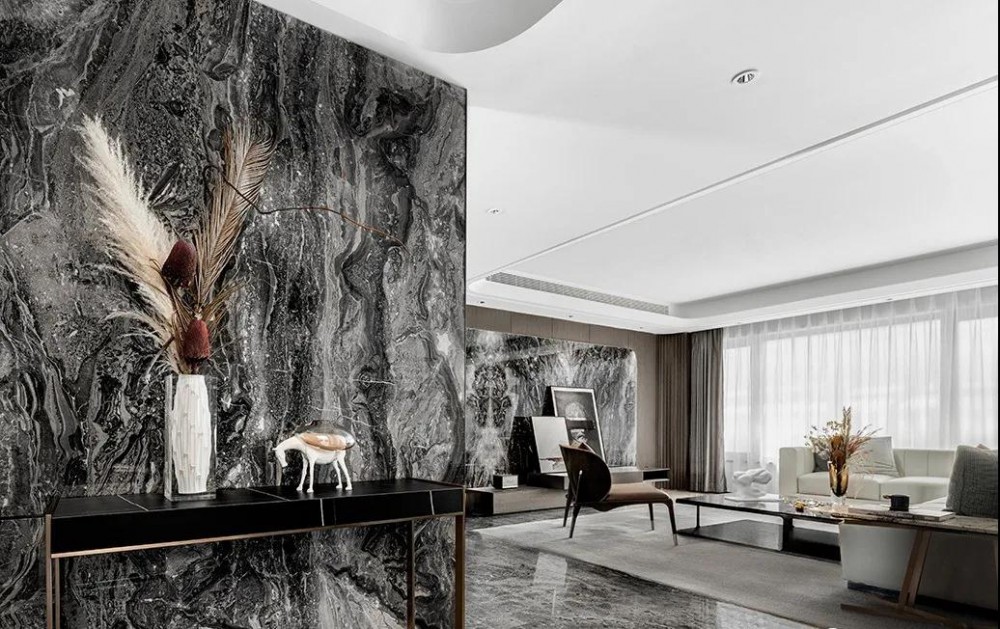

图1
1、垂直度的概念？
所谓的垂直度：简单地说就是产品、物体的线、面相互垂直的程度。垂直度是位置公差，被测要素的实际方向，对于基准相垂直的理想方向之间，所允许的最大变动量。

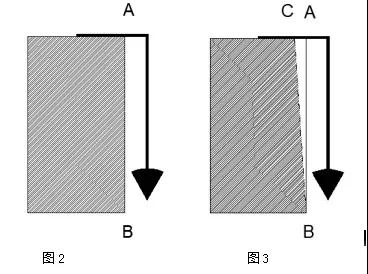

图的表达胜过语言简洁，直观。从图2、图3两图的对比非常明白了垂直度的含义了。图2的物体上吊个铅垂，物体上的边AB与铅垂线完全平行，那么可以说边AB与端面的垂直度好；反之，图3物体上的边BC与铅垂线不平行，那么可以说BC与端面的垂直度不好，也就说BC与物体端面不垂直。
规格板、线条、空心柱、圆弧板产品对垂直度都有严格的要求，要求相邻边、端面与侧边要求垂直，否则产品安装时要么缝隙大，要么安装不上去，安装歪斜。
垂直度检验是每位生产员工，尤其是桥切机切板员工必须掌握的基本技能，是桥切机操作工操作的基础。
打磨员工在做石材直角粘接产品时也要检验粘接的垂直度，因此垂直度的检验也是打磨工人的基本技能。

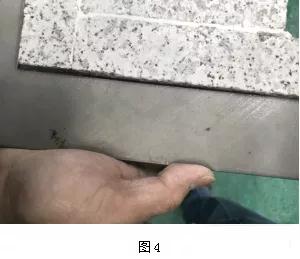

图4为垂直度检验图片。
2、垂直度检验工具
（1）钢卷尺

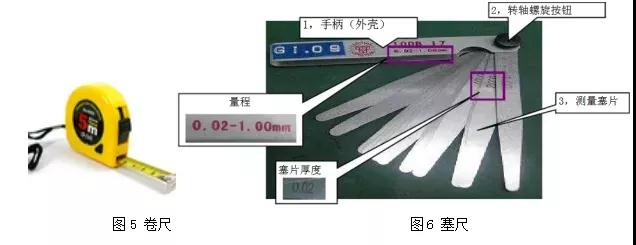

日常测量工件的长度尺寸或距离工具。垂直检验时可以用钢卷尺测量的方式检验垂直度，这是一个通过测量数据判断石材产品垂直度的一个方法。图5为5米卷尺图片。
（2）塞尺
塞尺，是一种测量工具，主要用于间隙间距的测量，是由一组具有不同厚度级差的薄钢片组成的量规。通过塞尺可以定量检测垂直度的偏差大小。图6为塞尺图片。
（3）宽座角尺
宽座角尺可精确测量工件内角、外角的垂直偏差的检验工具。宽座角尺是测量垂直度最好的检验工具，垂直度检验都是用它来检验的。配合塞尺可以定量检测垂直度偏差的数据。
（4）量角器
测量石材产品角度的检验工具。角度测量范围0～180°角度。图8是刻度量角器，图9是数显量角器。数显量角器可以从显示屏上直接读出角度数据，测量精度高。
3、常用的垂直度检验的方法
（1）宽座角尺检验法
用宽座角尺检测垂直度的方法。
（2）对角线检验法
通过用卷尺测量产品对角线的尺寸来判断产品垂直度的方法。这种方法用于判断垂直度较粗略。
（3）拼接检验法
将四件规格板拼拢在一块，通过观测拼在一块的板缝隙检测产品垂直度的方法。
（4）量角器角度检验法
利用量角器检测相邻边夹角是否为90°角来判断垂直度的方法。测量角度为90°时说明垂直度好，反之差。可以定量检测垂直度。
4、垂直度如何检验
（1）宽座角尺检验
用400*400的宽座角尺检验工程板垂直度方法有两种：一种是“外靠”检验法，一种是“内靠”检验法。
“外靠”检验方法是用宽座直角尺的外直角边来检验垂直度的方法；“内靠”检验方法是用宽座直角尺的内直角边来检验垂直度的方法将被检测的产品的表面及四个棱擦干净，使表面无影响垂直度检验的物质存在；
将检验工具—400*400宽座角尺或标准直角尺检查下，如果有校检仪器，对宽座角尺、直角尺进行校检，检验它们的垂直度；选择被检验产品的任意两条相邻边检验垂直度；

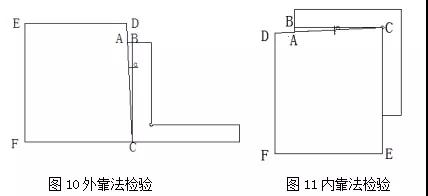

用“外靠”法检验垂直度时将宽座角尺或直角尺的外侧边边紧贴被检验的边，观察宽座角尺与被检验的边的缝隙，并选择塞尺适合的塞片塞入到它们的缝隙中。几个塞尺片的累加之和就是在宽座角尺长度范围内的垂直度偏差。当宽座角尺的边与被检测的板贴紧无缝时表明被检测的这个角是垂直的，然后再检测另1个角或相对的角。图10为外靠法检测垂直度。
“内靠”法检验垂直度时将宽座角尺或直角尺的内边紧贴被检验的边，观察宽座角尺与被检验的边的缝隙，并选择塞尺适合的塞片塞入到它们的缝隙中。
几个塞尺片的累加之和就是在宽座角尺长度范围内的垂直度偏差。当宽座角尺的边与被检测的板贴紧无缝时表明被检测的这个角是垂直的，然后再检测另1个角或相对的角。图11为“内靠”法检测垂直度。
（2）对角线检验法

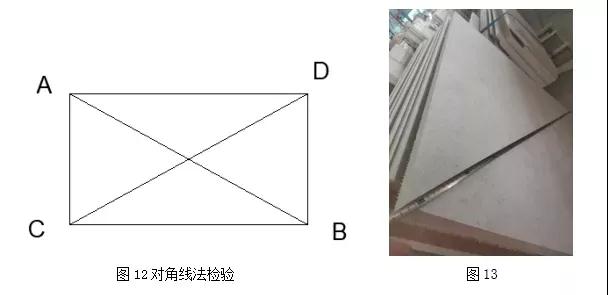

用卷尺测量规格板的两条对角线的长度，将两个长度值相减，差值越小表明垂直度越好；差值越大，垂直度越差。差值为零说明被检验板的垂直度符合质量要求。
（3）拼接检验法
将四件规格板相互靠拢，用塞尺检测相互之间的缝隙。几个塞尺片的累加尺寸就是检测值。当四件板紧无缝，且缝平直，在同一线上时，说明垂直度符合质量要求。
（4）直角板材检验法

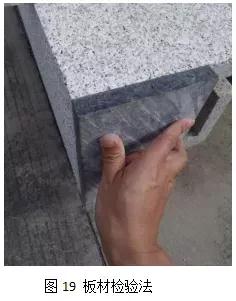

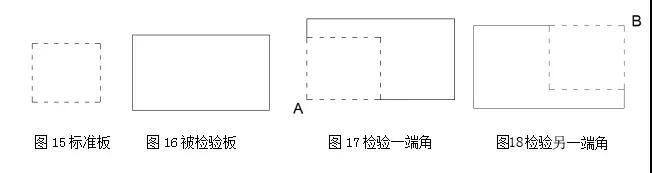

用一件500*500垂直度标准的板材(图15)贴在被检验规格板材上，使规格板的两侧边与标准检验板材的两相邻边齐平，检测规格板与标准板的误差，图17。然后再检验另一对角垂直度情况，图18。只有两个角都垂直才证明该规格板的垂直度符合质量要求。
（5）量角器角度检验法
利用量角器检测相邻边夹角是否为90°角来判断垂直度的方法。测量角度为90°时说明垂直度好，反之差。可以定量检测垂直度。量角器测量时同样要测量两个对角，两个对角都是直角时才说明被检验的板垂直度符合质量要求。

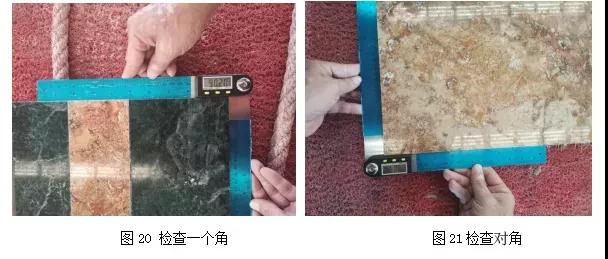

图20从量角器的显示窗口看角度为90.2°，图21从量角器的显示窗口看角度为90.35°。
作者：晏辉
