客服热线：
手机版
二维码
人造岗石节能环保，对人体无放射性危害，它是采用天然大理石碎块、钙粉为主要原料。使用5%-8%的不饱和聚酯树脂为粘合剂，经抽真空、常温、高压、震动、浇注而成。造型美观，色彩图案自然均匀，结构致密，耐磨性强、抗压抗拆强度高、吸水率低等特点，弥补了天然石材色差、孔洞、裂隙、裂纹、吸水率高等缺陷，是现代大型商场，高档写字楼使用比较广泛的一种装饰材料。
由于一些装饰公司在安装人造岗石时粘贴材料与人造岗石不匹配、施工工艺不正确，砂浆、水泥、水及胶泥配比不当、成品保护不到位、二次商装时间紧，所以造成人造岗石表面划伤、刮伤严重，空鼓、鼓包、黑缝、剪口更为普遍，业主们从开业起就走上了一条永无休止的整改之路，损失惨重、极为痛苦。
总结人造岗石铺装后出现的问题：
1、黑缝产生的原因：是人造岗石刚铺装完毕，没有等砂浆中的水份蒸发就做填缝处理，砂浆中的水份从人造岗石缝隙中渗出造成填缝剂变黑。（填缝的最佳时间是人造岗石铺装12天后进行）。
2、空鼓产生的原因：铺粘人造岗石砂浆水份过大，砂、水泥搅拌不均匀，胶泥溥、厚不均。人造岗石结构致密、吸水率低，人造岗石下面的多佘水不能迁移出岗石表面，胶泥收缩快，刚铺装完就有人在岗石上行走，都可能造成岗石松动、空鼓。
3、划伤失光产生的原因：人造岗石铺装结束后未做成品的保护，现场杂物堆放无秩、砂石硬物刮花人造岗石表面，造成划伤、刮伤、失光。
4、断裂产生的原因：人造岗石底部没有背网胶，所以很脆，施工人员用力锤打，岗石容易打成暗裂，底部的水泥砂浆收缩，暗裂拉成明裂变成断裂（造成断裂的原因也有运输，搬运、摆放等不当造成暗裂，不铺装时表面看不出有裂纹，经过水泥铺装，水泥收缩，几天后裂纹非常明显变成断裂）。
5、鼓包中间顶起产生的原因：铺粘人造岗石时使用强碱性水泥刮浆，人造岗石底部被强碱水泥腐大约3㎜，由于人造岗石不透气，地下水气往上迁移，水气穿过强碱腐蚀层，顶裂人造岗石表面。
整体研磨施工工艺：
1、将人造岗石鼓包处使用电锤打6MM孔洞流出来的水用吸水机吸净、吸干。
2、使用水性环氧胶用高压注射器将胶注射到人造岗石孔内，要注到饱和，水性环氧胶是亲水性，能够吸收孔内少量多余水份，24小时后待水性环氧胶完全固化后。
3、使用307不饱合聚脂树脂和人造岗石同色微粉搅拌均匀，修补人造岗石磨块裂缝和孔洞处。胶完全干燥后使用金刚石剪口磨料进行剪口整平。
4、粗磨：使用50#、150#金钢石树脂硬磨料或菱苦土60#、120#、220#磨块（粗磨不要使用软水磨片进行研磨，容易出现波浪，影响平整度）粗磨给水量要大，每遒磨料磨完要彻底吸水，检查剪口磨料留下的深划道是否用50#磨料磨掉，以此类推，机器走井字研磨，粗磨占整体研磨45％时间，是确保工程竣工质量验收的关健环节。
5、细磨：使用300#、500#、1000# 金钢石树脂硬磨料，细磨占整体研35％时间，细磨到500#后有初光出现、细磨到1000#后光泽度可达50度。
6、精磨：使用2000#、3000#金钢石树脂硬磨料或金钢石树脂软水磨片进行研磨、精磨占整体研磨20％时间，精磨后光泽度提升不高，但人造岗石的表面密度提高了，为草酸块和抛光粉、浆抛光打下坚实的基础。

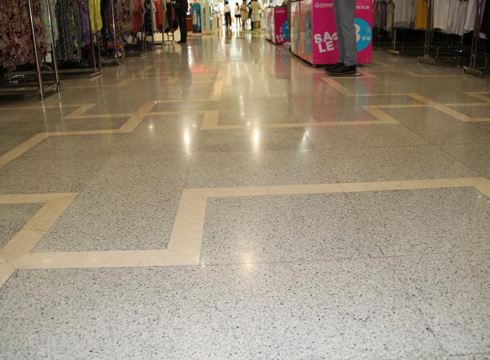

7、抛光 ：使用功率2HP以上，转速175---210转/分钟，重量70公斤晶面机、兽毛含量70％的兽毛垫配合抛光粉或抛光浆加少量水进行抛光研磨，抛光后人造岗石表面光泽度可达80度以上。
人造岗石节能环保，对人体无放射性危害，它是采用天然大理石碎块、钙粉为主要原料。使用5%-8%的不饱和聚酯树脂为粘合剂，经抽真空、常温、高压、震动、浇注而成。造型美观，色彩图案自然均匀，结构致密，耐磨性强、抗压抗拆强度高、吸水率低等特点，弥补了天然石材色差、孔洞、裂隙、裂纹、吸水率高等缺陷，是现代大型商场，高档写字楼使用比较广泛的一种装饰材料。
由于一些装饰公司在安装人造岗石时粘贴材料与人造岗石不匹配、施工工艺不正确，砂浆、水泥、水及胶泥配比不当、成品保护不到位、二次商装时间紧，所以造成人造岗石表面划伤、刮伤严重，空鼓、鼓包、黑缝、剪口更为普遍，业主们从开业起就走上了一条永无休止的整改之路，损失惨重、极为痛苦。
总结人造岗石铺装后出现的问题：
1、黑缝产生的原因：是人造岗石刚铺装完毕，没有等砂浆中的水份蒸发就做填缝处理，砂浆中的水份从人造岗石缝隙中渗出造成填缝剂变黑。（填缝的最佳时间是人造岗石铺装12天后进行）。
2、空鼓产生的原因：铺粘人造岗石砂浆水份过大，砂、水泥搅拌不均匀，胶泥溥、厚不均。人造岗石结构致密、吸水率低，人造岗石下面的多佘水不能迁移出岗石表面，胶泥收缩快，刚铺装完就有人在岗石上行走，都可能造成岗石松动、空鼓。
3、划伤失光产生的原因：人造岗石铺装结束后未做成品的保护，现场杂物堆放无秩、砂石硬物刮花人造岗石表面，造成划伤、刮伤、失光。
4、断裂产生的原因：人造岗石底部没有背网胶，所以很脆，施工人员用力锤打，岗石容易打成暗裂，底部的水泥砂浆收缩，暗裂拉成明裂变成断裂（造成断裂的原因也有运输，搬运、摆放等不当造成暗裂，不铺装时表面看不出有裂纹，经过水泥铺装，水泥收缩，几天后裂纹非常明显变成断裂）。
5、鼓包中间顶起产生的原因：铺粘人造岗石时使用强碱性水泥刮浆，人造岗石底部被强碱水泥腐大约3㎜，由于人造岗石不透气，地下水气往上迁移，水气穿过强碱腐蚀层，顶裂人造岗石表面。
整体研磨施工工艺：
1、将人造岗石鼓包处使用电锤打6MM孔洞流出来的水用吸水机吸净、吸干。
2、使用水性环氧胶用高压注射器将胶注射到人造岗石孔内，要注到饱和，水性环氧胶是亲水性，能够吸收孔内少量多余水份，24小时后待水性环氧胶完全固化后。
3、使用307不饱合聚脂树脂和人造岗石同色微粉搅拌均匀，修补人造岗石磨块裂缝和孔洞处。胶完全干燥后使用金刚石剪口磨料进行剪口整平。
4、粗磨：使用50#、150#金钢石树脂硬磨料或菱苦土60#、120#、220#磨块（粗磨不要使用软水磨片进行研磨，容易出现波浪，影响平整度）粗磨给水量要大，每遒磨料磨完要彻底吸水，检查剪口磨料留下的深划道是否用50#磨料磨掉，以此类推，机器走井字研磨，粗磨占整体研磨45％时间，是确保工程竣工质量验收的关健环节。
5、细磨：使用300#、500#、1000# 金钢石树脂硬磨料，细磨占整体研35％时间，细磨到500#后有初光出现、细磨到1000#后光泽度可达50度。
6、精磨：使用2000#、3000#金钢石树脂硬磨料或金钢石树脂软水磨片进行研磨、精磨占整体研磨20％时间，精磨后光泽度提升不高，但人造岗石的表面密度提高了，为草酸块和抛光粉、浆抛光打下坚实的基础。
7、抛光 ：使用功率2HP以上，转速175---210转/分钟，重量70公斤晶面机、兽毛含量70％的兽毛垫配合抛光粉或抛光浆加少量水进行抛光研磨，抛光后人造岗石表面光泽度可达80度以上。
