深剖石材泛白华现象的原因及应对措施

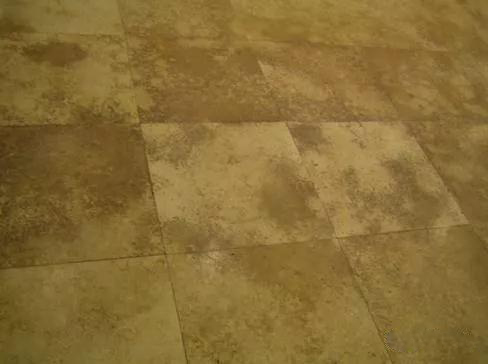

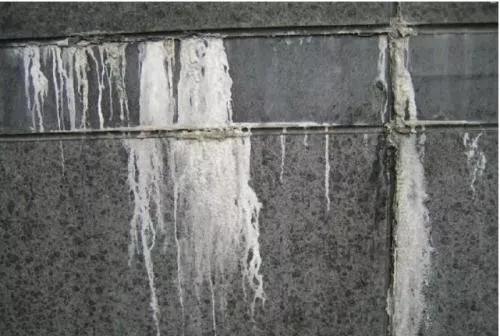

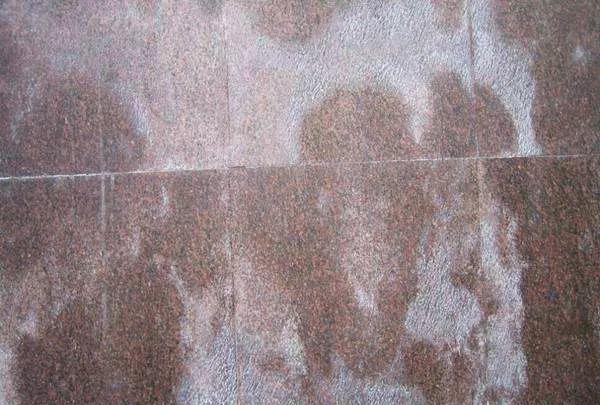

相信大家应该会注意到，在使用水泥湿法安装的大理石地面,特别是经过水晶护理，翻新过的地面，经常有白华返出的现象。

1、轻者如一层薄雾，可用中性清洗剂擦除；

2、重则结成一层白霜，要用结晶剂钢丝棉打磨才可除掉，并且很快又会出现；

3、更有重者会出现石材表面点状脱落，或沿花纹线路蹦渣掉块，或出现斑点状片状的粉化现象；

但是这种现象并不是绝对要发生的，有许多同样进行了水晶护理，或整体处理打磨翻新的地面，并未发生返白华现象。

经过调查分析，在这里对其原因进行探讨和探索解决方法。

原因一：

打磨地面前未做防护处理，未做接缝密封，造成水分进入石材与石材接缝处，水分大量的被石材及下层砂浆所吸收，与上面讲的一样，会造成后期白华生成。

原因二：

石材防护没有做好，或没有达到养护期，就进行了安装，特别是使用了水性防护剂，而又未能达到足够的用量和足够的养护时间，就进行了湿法水泥铺装。

这些石材在接触了水泥浆后会很快地在碱性液体中失去防护效果，并且随着水分的蒸发把石材中的防护剂带到石材表面，在最初只是一层薄雾状态可以擦除，而随着时间的拖长，被蒸发的水分带到表面，并沉积在表面的防护剂，会形成硅石树脂和钙镁质的混合体。

也会在石材表层的下面形成盐结晶层，因具体石材不同、严重程度不同，会表现为崩渣粉化现象，或是表现为擦不掉的白华层。

这种现象与夏季空气潮湿有直接关系：

石材切割后不易干燥、涂刷防护剂不易饱满、涂刷防护剂后(特别是水性防护剂)不易蒸发、养护期需要增长、养护期内易被雨水淋湿等等原因都会造成石材防护剂部分失效，并引发上述情况。

原因三：

施工时和施工后地面含水量过高。石材经过防护后，一般降低吸水率70%~85%左右(指在一定的时间内)，也就是说，在长期有水的情况下，石材还是会吸收一部分水分的。

特别是一些密度较低、孔隙较丰富的石材，本身吸水率就很高，即使使用了石材防护剂，也会吸收一定量的水分。如果在基础含水量过高的情况下，空气中相对湿度再高一些不利于水分蒸发。

这时，石材内就会聚集含有杂质的水分，并逐渐溶解石材本身。不论这些水分是呈酸性还是呈碱性，都会溶解石材中能够被其溶解的物质。在这些水分有条件蒸发时，便会将被溶解了的物质带到石材表面，水会变成气体蒸发，而不能汽化的物质则沉积在石材表面，结晶、并形成白华现象。或者如果在石材内形成多水化合物的盐类，就会出现黑斑和水斑等现象。

这种现象多发生在水房的门口附近，施工时水分集中的地点如搅拌水泥未用垫板，直接造成混泥土局部含水量高，以及门口与外界直接相连的部位，雨水可以直接平移进来，也有发生在室外地面与室内地面未做断桥处理的(防水处理)部位，造成室外地面吸收的雨水平移至室内地面。偶然也会发生在室内湿度过高，地面(墙面)反复结露，吸收大量水分的情况下。

原因四：

水晶护理，并不是说水晶护理会造成地面返白华，而是不合理的水晶护理会造成后期白华现象。这种情况一般会发生在刚翻新后的石材立即做水晶护理，或刚刚铺装完的石材立即做水晶护理的时候。

我们知道大多数水晶护理剂(粉，液)都是呈酸性的，而大理石是钙镁质石材，当石材含水量较高时(石材含有液态的水分)晶硬剂接触石材，会很快的被石材内的水分溶解、稀释并吸收到石材内一小部分，停留在石材内以待蒸发。而呈酸性的液体对钙镁的石材的溶解是非常快，而且充分的形成饱和溶液。

当水分蒸发时就会更多的带出一些被溶解物质并沉积在石材表面，形成的速度大大的超过前面三种情况，往往在水晶护里的第二天就会出现，一周内就会达到很严重的情况。有时其至造成表面变质，粉化，起皮等现象，非进行较深的打磨翻新解决不了问题。

针对这些现象及原因的分析，笔者对预防返白华现象提出如下方案，供大家参考和商搉。

一、施工和环境对石材的影响是不可忽视的，首先要正确的认识石材做为一种微孔的硬质装饰型建筑材料，是不能在多水的情况下长期浸泡的。一旦污染必定影响装饰效果，而水本身和由水带进石材内的其它物质都是污染源，都是造成石材装饰效果下降的原因。

因此，对于铺装石材的部位一定要营造一个干燥的环境。包括施工当中对这些部位也要保护起来，不能使这些铺装石材的基础含水量过高。应该说保持干燥是防止石材被后期水性污染而造成白华的关键。

所以，认识到装饰石材，特别是大理石不可以长期在有水环境下使用，是施工部门、设计部门，以至甲方单位都应注意到的，在这些环节中不认识这个问题，不解决水源污染的问题大理石在后期出现返白华，或更严重的现象几乎是不可避免的。切断水源保持干燥环境是防止大理石后期返白华和粉化的关键一环。

二、石材防护剂一定要做到位，在夏季用于湿铺地面的石材防护要从两方面严格把关，首先石材本身要干燥，这种干燥是指在空气中自然阴干，并不需要人工烘干，架开阴干的时间要比春秋季节长一些。切不可在石材含水量较高时涂刷防护剂。

再者，对于各种不同的防护剂要选择好，从防止碱性液体反渗的能力方面来讲，首选应是氟素系列的防护剂，再则是硅氧烷溶剂型的，而水性防护剂对于碱的抵抗能力就更差一些。

如果选用水性防护剂用量一定要加大，最好用浸泡法做防护。并且一定要加长养护期。最好能平放养护一天后再立起架开养护两天，立起过早会出现阴阳脸现象。当然其它类型的防护剂也要按说明做好，并增加一天的养护期以确保防护质量。

而防止空鼓的底面防护剂，不论水性、油性都是成膜型的，一定要涂二～三遍以上，才能保证膜层完整减少气泡孔，增加防水性能。而涂刷一遍只能起到界面剂作用并不能增加防护性。许多人认为肉眼看起来膜层已很好，但如果放大几十倍，就会看到干燥时形成的微孔。

这些微孔是完全可以透过水分的，因此最少涂两遍才能减少这些微孔的存在。所以科学的、认真的选择好和使用好防护剂是确保石材铺装后不返白华的关键。

三、石材翻新与晶硬护理。首先，刚铺装完的石材不可过早进行翻新和晶硬护理，应该在一个月左右甚至更长一些时间后再进行这项工作。这时，水泥的水合反应已完成，多余的水份已基本蒸发完，有些该出现的问题也都出现了。

这时做清洗、翻新、护理等项工作，都将事半功倍。可以较好、较节约的完成清洗、翻新、护理工作，特别是水晶护理。如果石材含水量偏高一定会出现白华现象，要打磨许多次直至石材基本干燥了才不再返白华，费工、费料对石材本身也有破坏性的影响。

这一点应极大地引起甲方和施工单位的注意。在夏季的北京，石材在未干燥前做水晶护理得不偿失。对于石材护理部门也要认识到这一点，否则，返工将是必然的，而且是不止一次的。

在石材需要打磨、翻新时，对石材本身的保护很重要无论石材是否做过防护，都应该用渗透性强一些的防护剂认真的再做一遍(最好选用氟素系列防护剂)，对于吸水率高的石材应做两至三遍，并且一定要通过养护期后再进行打磨。打磨前，要把石材与石材之间的缝隙补严密。有时看似很严密的缝隙，水还是可以大量的流进去。

近年来推行的无缝化处理，就是在打磨前将缝隙人工切开，再填补优质的树脂胶，尽可能的密封石材之间的缝隙。其目的不仅是美观和后期自洁性好，很重要的一点是防止打磨中大量水分通过石缝流入石材下面，积存起来，日后再返上来，造成表层污染。

因此，打磨前开缝补胶是正确的而打磨后(有时是粗磨后)再开缝补胶是错误的，在翻新大理石地面时会造成返白华，在翻新花岗岩地面时会造成水斑不干现象。

而这两种现象几乎都是不可接受的，后期治理起来人力、物力、财力都要在付出许多。甚至有些特别严重的部位会造成重新拆旧铺新的情况，那样损失就更大了。

根据以上的分析小编认为，只要在石材铺装前科学认真地使用好防护剂，施工时营造出相对干燥的环境、使用中有效地阻止水源性污染、翻新中保护好石材本身、密封好石材缝隙、晶硬护理时确保石材本身的基本干燥。这几点是防止大理石地面在潮湿季节返白华的关键所在。
